Sistema de monitoreo en línea de polvo y ruido en cruceros

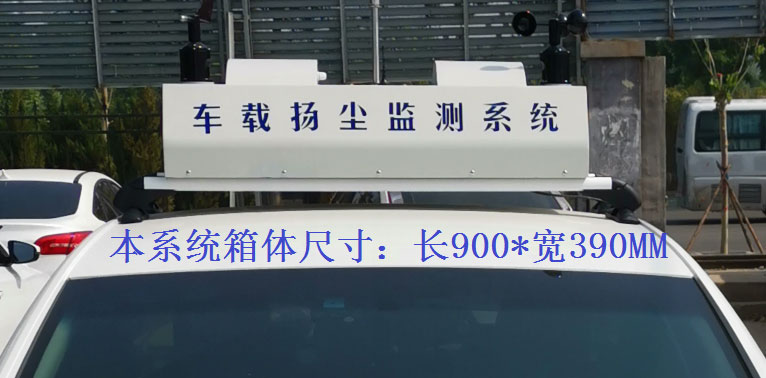

1、Sistema de monitoreo en línea de polvo y ruido en cruceros Introducción del producto

Sistema de monitoreo en línea de polvo y ruido en cruceros recoge información sobre la concentración de partículas de polvo en las vías urbanas.Sistema de monitoreo en línea de polvo y ruido en cruceros Este medidor rápido de polvo con dispersión de luz utiliza un láser como fuente de luz. El principio de medición consiste en que, al incidir la luz en partículas suspendidas en el aire, se genera luz dispersa. Dadas ciertas propiedades de las partículas, la intensidad de la luz dispersa es proporcional a su concentración másica. Midiendo la intensidad de la luz dispersa y aplicando el valor K de concentración másica, se calcula dicha concentración.

Este instrumento puede monitorizar simultáneamente PM10 y PM2.5. Con compensación de temperatura y humedad, y calibración automática, reduce eficazmente el efecto de la temperatura y la humedad en los valores de medición, mejorando la precisión en entornos con alta humedad y permitiendo la monitorización continua en línea de las partículas suspendidas en el aire.

Incluye funciones de entrada y salida para el muestreo de polvo y un filtro cilíndrico para prolongar la vida útil de la bomba de vacío, lo que a su vez prolonga la vida útil del instrumento. Puede monitorizar continuamente en entornos de alta temperatura y funciona de forma estable y fiable a altas temperaturas in situ, garantizando un funcionamiento ininterrumpido las 24 horas del día, los 7 días de la semana.

2、Sistema de monitoreo en línea de polvo y ruido en cruceros Parámetros técnicos del sensor

1. Sensores de Temperatura, Humedad y Presión del Aire:

1.1 Principio Básico

Esta serie de productos utiliza un chip sensor de temperatura y humedad altamente integrado con salidas digitales calibradas en todo el rango de medición. Utiliza la tecnología patentada CMOSens, lo que garantiza una fiabilidad extremadamente alta y una excelente estabilidad a largo plazo. El sensor consta de un sensor de humedad de polímero capacitivo y un sensor de temperatura de material de banda prohibida, ambos integrados en el mismo chip, junto con un convertidor A/D de 14 bits y un circuito de interfaz serie.

1.2 Parámetros básicos

Temperatura del aire: Rango de medición: -40 °C-60 °C, Resolución: 0,1 °C, Precisión: ±3 %

Humedad del aire: Rango de medición: 0-100 %, Resolución: 0,1 %, Precisión: ±3 %

Presión atmosférica: Rango de medición: 300-1100 hPa, Resolución: 0,1 hPa, Precisión: ±1 hPa

2. Sensor de velocidad del viento

2.1 Características funcionales

Un sensor de velocidad del viento es un instrumento meteorológico profesional que se utiliza para medir la velocidad del viento horizontal. Este sensor utiliza una estructura tradicional de tres copas. Las copas están fabricadas en ABS para una alta resistencia. El sistema de cojinetes internos suaves garantiza un arranque suave y una recopilación de datos precisa. Una unidad de procesamiento de señales integrada en las copas emite señales de velocidad del viento según las necesidades del usuario. Es ampliamente aplicable en los sectores meteorológico, marítimo, medioambiental, aeroportuario, portuario, de laboratorio, industrial, agrícola y de transporte.

2.2 Parámetros técnicos

Rango de medición: 0-32,4 m/s
Precisión: ±0,3 m/s
Velocidad inicial del viento: 0,2-0,4 m/s

Alimentación: 7-24 V CC

Señal de salida: 4-20 mA

Velocidad del viento = (Voltaje de salida - 0,4) / 1,6 x 32,4

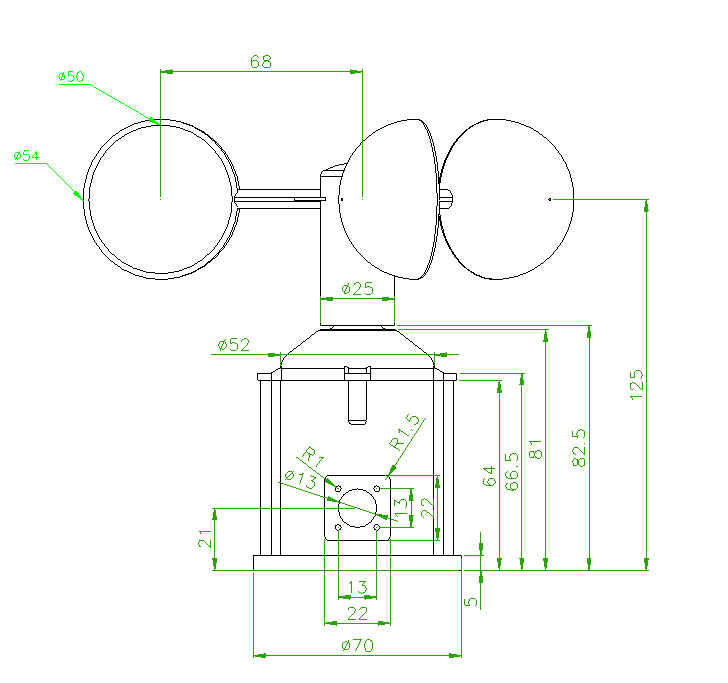

2.3 Dimensiones e instrucciones de instalación

2.4 Método de montaje

Se utiliza un método de montaje con brida. Una conexión de brida roscada fija firmemente el tubo inferior del sensor de velocidad del viento a la placa de la brida. La placa base tiene 70 mm de diámetro y cuenta con cuatro orificios de montaje de 5 mm, cada uno alrededor de un círculo de 61 mm de diámetro. Los pernos fijan el sensor al soporte, manteniendo una nivelación óptima y garantizando datos precisos de la velocidad del viento. La conexión con brida es práctica y soporta alta presión.

3. Sensor de dirección del viento

3.1 Características funcionales

El sensor de dirección del viento es un instrumento meteorológico profesional que se utiliza para medir la dirección horizontal del viento. Utiliza un sensor de ángulo de efecto Hall y una veleta metálica ligera de baja inercia para responder a la dirección del viento. Cuando la dirección del viento cambia, la cola gira, impulsando el imán del núcleo del eje a través del eje, generando una señal de voltaje variable. Puede medir la dirección natural del viento de 0 a 360 grados, comenzando desde el punto de referencia norte. Ofrece una alta rentabilidad y se utiliza ampliamente en meteorología, oceanografía, protección ambiental, aeropuertos, puertos, laboratorios, industria, agricultura y transporte.

3.2 Parámetros técnicos

Rango de medición: 0-360° (0,4 V o 4 mA corresponden a 0 grados norte)

Precisión: ±1°

Velocidad inicial del viento: 0,3 m/s

Alimentación: 7-24 V CC

Señal de salida: 4-20 mA

Dirección del viento = (Voltaje de salida - 0,4) / 1,6 * 360°

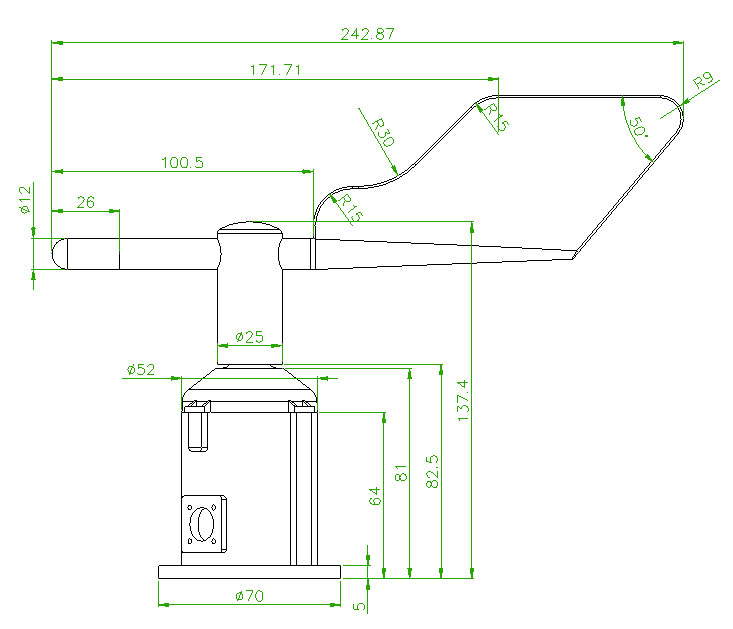

3.3 Aspecto y estructura

3.4 Método de montaje

Se utiliza un método de montaje con brida. La conexión roscada de la brida fija firmemente el tubo inferior del sensor de dirección del viento a la placa de la brida. La placa base tiene un diámetro de 70 mm y cuenta con cuatro orificios de montaje de 5 mm perforados alrededor de un círculo de 61 mm de diámetro. El sensor se fija al soporte mediante pernos, manteniendo una nivelación óptima y garantizando la precisión de los datos de dirección del viento. La conexión con brida es fácil de usar y soporta alta presión.

Nota: Durante la instalación y la puesta en servicio, asegúrese de que la flecha de la columna esté alineada con el norte verdadero (puede usar una brújula como guía). El sensor de dirección del viento negro lleva una etiqueta blanca con una flecha negra.

4. Sensor PM2.5 y PM10 tipo bomba:

Alimentación: 12 V CC

Consumo máximo de energía: Aproximadamente 30 W (corriente: 2,5 A)

Salida: RS485 (Modbus)

Principio de monitorización: Dispersión láser

Principio de deshumidificación: Deshumidificación por calentamiento

Caudal de la bomba de aire: 2 L/min

Dimensiones: 230 x 175 x 90 (largo x ancho x alto)

Peso: Aproximadamente 1,85 kg (sin filtro)

Parámetros de monitorización:

Rango de medición de PM2.5: 0-999 µg/m³, Resolución: 1 µg/m³, Error de medición: ±10 %

Rango de medición de PM10: 0-1999 µg/m³, Resolución: 1 µg/m³, Error de medición: ±10 %

Rango de medición de TSP: 0-4999 µg/m³, Resolución: 1 µg/m³, Error de medición: ±10 %

Rango de medición de ruido: 40 dB-130 dB, Resolución: 0,5 dB, Error de medición: ±5 %. Rango de frecuencia: 10-20 kHz

5. LED:

Configuración estándar, pantalla LED monocromática P8 de una línea para exteriores

6. Parámetros del registrador de datos:

Este registrador de datos utiliza tecnología microelectrónica moderna para registrar, almacenar y mostrar datos de los sensores en funcionamiento. Ofrece un funcionamiento fiable, sencillo y una cómoda recopilación de datos y análisis informático. El registrador puede almacenar los datos recopilados directamente en una memoria USB estándar. Una vez finalizada la recopilación de datos, el usuario puede simplemente insertar la memoria USB en el registrador para recuperarlos.

Alimentación: 12 V CC

Comunicación del sensor: Protocolo Modbus RS485

Datos de red: Transmisión GPRS

Reloj interno: Calibración manual de la hora

Almacenamiento de datos: Automático, hasta 160 000 registros

Intervalo de almacenamiento: Configurable de 60 a 65 535 segundos. Unidad: Segundos

Puerto RS485: Pin DB9

Exportación de datos: USB, puerto 485 para conexión a PC, descarga del sitio web
