Sistema de monitoreo de polvo

Sistema de monitoreo de polvo es un dispositivo que puede monitorear y mostrar de manera continua y en tiempo real la concentración másica de partículas de polvo en el ambiente del aire las 24 horas del día.

Indicadores técnicos: TSP, PM2.5, PM10 son todos iguales, cada unidad solo puede medir un parámetro

1.Sistema de monitoreo de polvo Introducción

Sistema de monitoreo de polvo Los rayos beta (rayos β) monitorean las concentraciones de material particulado atmosférico mediante el método de rayos β.Este producto cumple con las siguientes normas:

HJ/T 374-2007 Requisitos técnicos y métodos de prueba para muestreadores de material particulado total en suspensión

HJ/T 93-2013 Requisitos técnicos y métodos de prueba para muestreadores de material particulado ambiental

HJ 1100-2020 Guía técnica para el monitoreo automático de material particulado en el aire ambiente mediante el método de rayos β

2.Sistema de monitoreo de polvo Principio de funcionamiento

El dispositivo utiliza el método de absorción beta.Una fuente de C-14 emite un flujo constante de electrones de alta energía.El aire de muestra pasa a través de un cortador a un caudal constante a través del tubo de entrada de muestra, atrapando las partículas en la membrana del filtro.A medida que los rayos beta atraviesan la membrana, su energía se atenúa.Esta atenuación se utiliza para calcular la masa de las partículas.La concentración real de partículas en el aire ambiente se calcula en función del caudal de muestreo, el tiempo de muestreo y el área de la membrana del filtro.Este dispositivo es adecuado para el monitoreo en línea de material particulado en obras de construcción, obras de construcción de carreteras y en los límites de fábricas.

3.Sistema de monitoreo de polvo Funciones y características

1) La tecnología de calentamiento inteligente calienta y deshumidifica dinámicamente el aire muestreado, mejorando la precisión de la medición.

2) Mediante un algoritmo PID de flujo constante, el control adaptativo de la velocidad de la bomba garantiza un flujo de aire muestreado estable y preciso.

3) Un método de calibración de cinco niveles garantiza una medición precisa de las concentraciones de PM10, independientemente de si son altas o bajas.

4) La calibración completa del punto cero garantiza que la uniformidad del papel de filtro no afecte a cada medición.

5) Ciclo de muestreo ajustable continuamente, con un mínimo de 3 minutos y un máximo de 60 minutos.

6) Admite el modo de ahorro de papel, lo que permite reciclar el papel de filtro según el uso, prolongando así la vida útil del filtro.

7) Admite la consulta y visualización de datos locales, lo que permite consultar datos en cualquier momento.

8) Admite comunicación por red cableada e inalámbrica 4G.

9) Admite actualizaciones remotas del sistema y configuración de parámetros.

10) Admite almacenamiento de datos locales durante hasta 365 días.

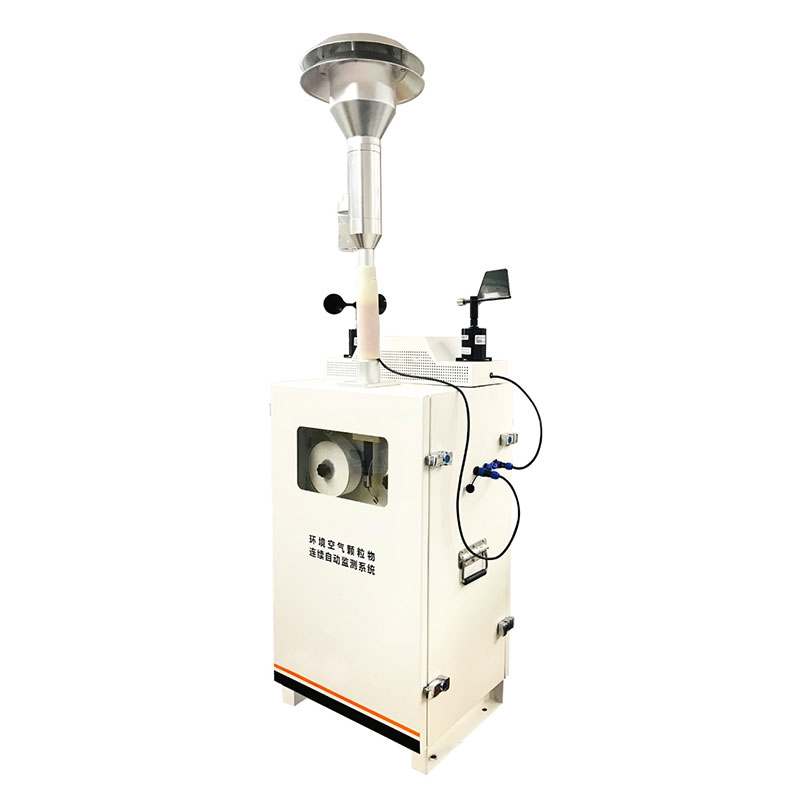

4.Sistema de monitoreo de polvo Apariencia del producto

5.Sistema de monitoreo de polvo Especificaciones técnicas

1) Cortador mecánico de partículas para una reducción precisa del tamaño de las partículas.

2) La tecnología de calentamiento inteligente calienta y deshumidifica dinámicamente el aire muestreado, mejorando la precisión de la medición.

3) El algoritmo de flujo constante PID y el control adaptativo de la velocidad de la bomba garantizan un flujo de aire muestreado estable y preciso.

4) La calibración de cinco niveles garantiza una medición precisa de las concentraciones de PM10, independientemente de si son altas o bajas.

5) La calibración completa del punto cero garantiza que la uniformidad del papel de filtro no afecte a ninguna medición.

6) Periodo de muestreo ajustable continuamente: mínimo 3 minutos, máximo 60 minutos.

7) Admite la consulta y visualización de datos locales, lo que permite visualizar los datos en cualquier momento.

8) Admite comunicación por red cableada e inalámbrica 4G.

9) Admite actualizaciones remotas del sistema y configuración de parámetros.

10) Admite almacenamiento local de datos, con una duración de hasta 365 días.

11) La pantalla LCD de 7 pulgadas permite la operación in situ y la configuración del sistema.

12) La función de conexión del cañón de niebla permite controlar el encendido y apagado de los cañones de niebla y otros dispositivos de control mediante el establecimiento de umbrales de conexión.

13) Se pueden almacenar y copiar 12 meses de datos minuto a minuto mediante una unidad flash USB.

14) Cuenta con línea de muestreo y calibración de humedad relativa, lo que minimiza eficazmente el impacto de la humedad en los resultados de las mediciones.

Sistema de monitoreo de polvo Composición del Sistema

El sistema consta principalmente de una unidad de monitoreo meteorológico y de material particulado, una unidad de adquisición y procesamiento de datos, una unidad de superposición de video y caracteres, una unidad de transmisión de datos, una plataforma de visualización de datos y una unidad de control de enlace.Implementa funciones como monitoreo ambiental de obras de construcción, carga y visualización de datos, análisis estadístico y superposición de video.Se integra perfectamente con las plataformas de monitoreo gubernamentales, lo que permite el monitoreo continuo de los entornos de las obras de construcción.

1.Unidad de Monitoreo de Material Particulado

Esta unidad monitorea PM10 de forma continua y automática, recopilando datos ambientales cada hora y cargándolos en tiempo real al centro de datos y a la plataforma de monitoreo para su análisis estadístico.

2.Unidad de Monitoreo Meteorológico de Cinco Parámetros

El sistema monitorea parámetros ambientales como temperatura, humedad, velocidad y dirección del viento, y presión atmosférica, proporcionando parámetros meteorológicos para su posterior análisis.

3.Unidad de Adquisición y Procesamiento de Datos

Esta unidad es el núcleo de todo el sistema, ya que identifica, inspecciona y almacena los datos de monitoreo recopilados.Realiza análisis y procesamiento estadístico de los datos de monitoreo recopilados según los requisitos estadísticos, reporta los datos procesados a la plataforma en la nube y controla la visualización local de parámetros, lo que permite la integración de parámetros ambientales con las grabaciones de videovigilancia.

4.Plataforma de Visualización de Datos

Los datos de monitoreo de este sistema pueden reportarse no solo a las plataformas en la nube de datos de gobiernos de todos los niveles, sino también a la Plataforma de Monitoreo en Línea Beta Ray de Fengtu Instrument.Además, puede integrarse con el video de videovigilancia in situ, mostrando los parámetros ambientales in situ en formato de texto en la pantalla.Esta fusión de parámetros ambientales locales y video local se logra, almacenándose junto con el video para evitar su manipulación y persistir una vez superpuesto.

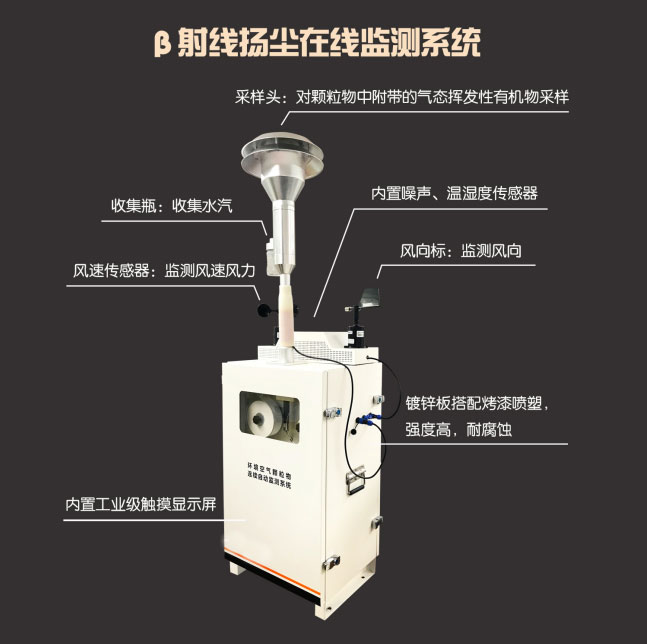

Sistema de monitoreo de polvo Componentes principales:

1.Chasis principal: Resistente al polvo, al viento, a la lluvia y al sol.

2.Cabezal de muestreo de partículas: Cortador físico + deshumidificador térmico + condensador de vapor de agua.

3.Placa de control principal industrial + pantalla táctil de 7 pulgadas: Funcionamiento del sistema del dispositivo.

4.Sensor de partículas: Sensor de dispersión de luz PM10.

5.Sensor de temperatura y humedad: Detecta la temperatura y la humedad ambiente.

6.Sensor de velocidad y dirección del viento: Monitorea datos meteorológicos.

7.Módulo de transmisión de datos: Módulo inalámbrico de adquisición y transmisión de datos.

8.Placa de circuito integrado: Salida unificada y altamente integrada.

9.Sistema de alimentación: Fuente de alimentación, disyuntor, cable de tierra.

10.Soporte: Soporte rectangular fijo para exteriores de 1,6 metros.

11.Pantalla LED P10 para exteriores, matriz de puntos de 96×48 (personalizable a petición).

Unidad de monitorización meteorológica.

El dispositivo monitoriza la presión atmosférica, la temperatura, la humedad y otros parámetros ambientales.El análisis posterior de los datos proporciona información sobre los parámetros meteorológicos.Temperatura:

Rango de medición: -45 °C a 80 °C

Resolución: 0,1 °C

Precisión: ±0,5 °C

Humedad:

Rango de medición: 0 °C a 100 %
Precisión: ±3 %

Resolución: 1 %

Velocidad del viento: Principio de medición: Mecánico

Rango de medición: 0–30 m/s
Velocidad inicial del viento: ≥0,8 m/s

Precisión: ±(0,3 + 0,03 V) (V = velocidad del viento)

Dirección del viento:

Principio de medición: Mecánico
Rango de medición: 8 direcciones

Velocidad inicial del viento: ≥0,8 m/s
Precisión: ±3 °C
Respuesta y estabilidad: ≤1 min

Presión del aire:

Principio de medición: Semiconductor

Medición Rango: 300-1200 hPa

Resolución: 0,1 hPa

Precisión: ±0,3 hPa

Respuesta y estabilidad: ≤1 min

Características técnicas clave

1.Certificado por CPA y CCEP.

2.Funciona normalmente en un rango de temperatura ambiente de -30 °C a 60 °C y de 0 % a 90 % de humedad relativa (sin condensación).

3.Se pueden añadir interfaces de monitorización adicionales a la carcasa mediante personalización.

4.Cortador mecánico de partículas para una reducción precisa del tamaño de las partículas.

5.El algoritmo PID de flujo constante garantiza un caudal de muestreo constante y curvas de corte precisas.

6.Las funciones de calibración de la línea de muestreo y la humedad relativa minimizan eficazmente los efectos de la humedad en los resultados de las mediciones.Un exclusivo algoritmo de optimización integrado mejora la precisión del instrumento.

La pantalla LCD de 7,7 pulgadas permite la configuración del sistema in situ.

8.Admite actualizaciones de firmware y cambios de configuración remotos, lo que elimina la necesidad de operación in situ y ahorra tiempo y esfuerzo.

9.Compatible con comunicación 4G/Ethernet/Wi-Fi para garantizar la transmisión de datos en tiempo real.

10.Equipado con sensores exteriores resistentes a la intemperie para la monitorización continua del ruido y los parámetros meteorológicos.

11.Carga datos utilizando el estándar HJ212 por defecto, pero se puede personalizar para satisfacer los requisitos de la plataforma del cliente.

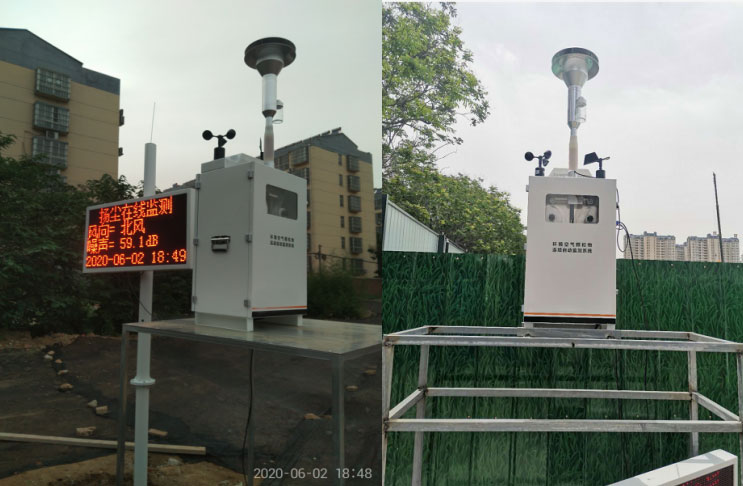

Sistema de monitoreo de polvo Ejemplos de instalación de productos
