Monitoreo de puentes

1、Monitoreo de puentes Antecedentes del monitoreo

Monitoreo de puentes permite la monitorización automática, el análisis de datos, la alerta temprana, la elaboración de informes y la toma de decisiones de mantenimiento de puentes.Como parte importante del transporte, los puentes son cada vez más importantes en cuanto a su seguridad, durabilidad y funcionamiento normal, con el desarrollo de la industria del transporte en mi país.Mi país cuenta con una gran cantidad de puentes.Según las últimas estadísticas del Ministerio de Transporte, a finales de 2019, había alrededor de 878,300 puentes de carretera en mi país (excluyendo los puentes municipales).Existen numerosos factores que afectan a los puentes, como factores humanos, sobrecarga vehicular prolongada, degradación de materiales, desastres naturales, etc., que provocan diversas enfermedades, como la reducción de la capacidad portante y daños estructurales en los puentes existentes, así como la falta de una gestión y mantenimiento oportunos.Si los daños no se detectan y reparan a tiempo, afectarán la seguridad vial y acortarán la vida útil del puente, o incluso provocarán daños repentinos y colapso.Por lo tanto, es particularmente urgente establecer un sistema inteligente de monitoreo en línea para puentes que permita detectar daños en las estructuras de manera oportuna.

2、Monitoreo de puentes Descripción general del sistema

Nuestra empresa cuenta con una amplia experiencia en la monitorización de puentes.Hemos establecido un sistema de monitorización de puentes en línea inteligente, basado en información y automatizado, que permite comprender plenamente el estado de seguridad de la construcción y operación de puentes, y desempeña un papel fundamental en la construcción, el mantenimiento diario, la gestión y la respuesta ante emergencias.Basado en un centro de servicios en la nube, este sistema integra todos los sistemas de monitorización de puentes de la región, conformando una plataforma regional de monitorización del estado de los puentes para lograr la monitorización y la gestión unificadas de todas las estructuras de la región.

3、Monitoreo de puentes Contenido principal del monitoreo

1.Monitoreo geométrico lineal: monitoreo lineal de nervaduras de arco, monitoreo de deflexión de viga principal, medición de desplazamiento de ejes;

2.Monitoreo de tensiones y deformaciones: deformación de vigas, deformación de torres de puentes, deformación de arcos principales, deformación de pilares de puentes, etc.;

3.Monitoreo de fuerza/tensión de cables: tensión de tirantes, tensión de péndolas, tensión de cables de anclaje, etc.;

4.Monitoreo ambiental: velocidad y dirección del viento, temperatura y humedad, precipitaciones, visibilidad, corrosión

7.Monitoreo de desviaciones: desviación de la cima de la torre, desviación de la base del arco, desviación de la corona del arco;

8.Monitoreo de vibraciones: vibración de vigas, vibración de la corona del arco, vibración de torres de puentes, vibración de péndolas (cable);

9.Monitoreo de cargas: sistema de pesaje dinámico;

10.Monitoreo de inclinación: inclinación de torres de puentes, inclinación de pilares de puentes, inclinación del cuerpo de la viga;

11.Otros monitoreos: monitoreo de grietas, monitoreo de fatiga, colisión de buques, cámara.

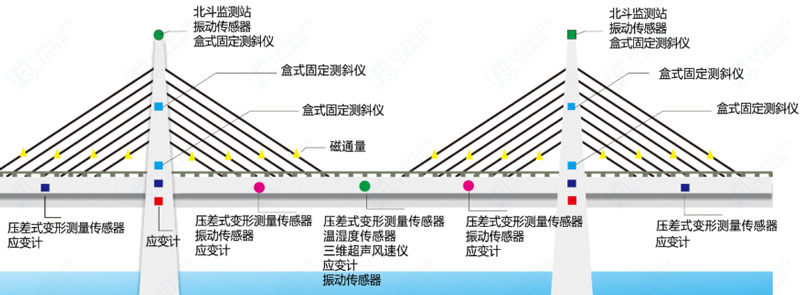

4、Monitoreo de puentes Diagrama de monitoreo

5、Monitoreo de puentes Lista de elementos de seguimiento

6、Monitoreo de puentes Base de monitoreo

Norma Técnica de Monitoreo de Estructuras de Puentes Municipales DB22∕T 5035-2020

Especificación de Diseño del Sistema de Monitoreo de la Salud de Estructuras de Puentes DB32∕T 3562-2019

Especificación Técnica del Sistema de Monitoreo de Estructuras de Puentes DG∕TJ 08-2194-2016

Especificación Técnica del Sistema de Monitoreo de Seguridad de Estructuras de Puentes de Carretera JT/T 1037-2016

Especificación Técnica de Monitoreo de Estructuras de Edificios y Puentes GB50982-2014

Norma de Diseño del Sistema de Monitoreo de la Salud Estructural CECS-333-2012

7、Monitoreo de puentes Funciones implementadas

1.Monitoreo completo del ciclo de vida: Monitoreo completo del ciclo de vida de puentes, incluyendo información relevante durante la construcción y la operación, como deformación, temperatura, linealidad, vibración, entorno, fuerza, etc., durante la operación.Almacenamiento y análisis de datos, visualización completa de modelos GIS+BIM o GIS+4D para comprender el estado del puente a lo largo de su vida útil y proporcionar una base para la toma de decisiones de gestión.

2.Envío automático de informes: Además de la visualización en tiempo real de los resultados del monitoreo, el sistema genera automáticamente los informes diarios correspondientes y permite su descarga con un solo clic.Una vez que los datos superan el umbral, se emite una alerta oportuna y se notifica a las unidades pertinentes para que tomen las medidas oportunas.

3.Alerta gradual: Se establecen diferentes niveles de alerta según las necesidades.Cuando los datos son anormales, la alerta se activa automáticamente según la configuración, incluyendo notificaciones push de la plataforma, SMS y correo electrónico a la persona correspondiente.

4.Recopilar datos sobre el estado de los puentes: proporcionar la base necesaria para la toma de decisiones en el largo plazo para la operación, el mantenimiento, la reparación y el refuerzo de los puentes, así como para la evaluación del estado de seguridad tras emergencias.Al mismo tiempo, se utilizan algoritmos de IA para predecir la respuesta estructural y el desarrollo de los puentes en el futuro.

5.Proporcionar una base de referencia: verificar la teoría y el proceso de construcción de los puentes, con el fin de mejorar las normativas técnicas pertinentes y garantizar la seguridad en su uso.
