Caudalímetro de mano

Caudalímetro de mano Introducción del producto:

Caudalímetro de mano tiene las características de pequeño volumen y peso ligero, y es un caudalímetro hidrológico de canal abierto portátil en el verdadero sentido.El caudalímetro de mano LS300-B (medidor de caudal portátil) está especialmente diseñado para la medición de la velocidad y el caudal en canales abiertos en campo, en estaciones hidrológicas, fábricas y minas, estaciones de monitoreo ambiental, riego y drenaje agrícola, estudios hidrogeológicos y otros departamentos.

El caudalímetro de mano LS300-B se puede utilizar con un sensor de caudal, cuyo ángulo de hélice, paso, proceso de fabricación y materiales se han rediseñado. Mide la velocidad y el caudal en canales abiertos, así como otros parámetros.

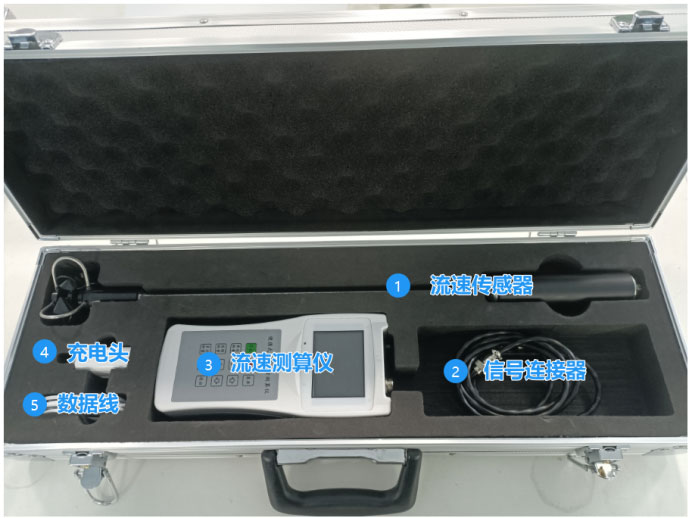

Caudalímetro de mano Lista de equipos:

① Sensor de caudal, ② Conector de señal, ③ Calculador de caudal, ④ Cabezal de carga, ⑤ Cable de datos

Caudalímetro de mano Parámetros del equipo:

Caudalímetro de mano Principio de medición:

Medición de la velocidad del caudal: Cuando el caudalímetro funciona con energía hidráulica, su dispositivo de señal integrado genera una señal de rotación. Por lo tanto, la velocidad del caudal se puede calcular según el número total de señales generadas por el caudalímetro en un período determinado mediante la siguiente fórmula: v = a + b * R/T (m/s) (cálculo automático)

v = velocidad media del caudal en el período de medición (m/s)

b = paso hidráulico de la hélice (o copa) (m)

a = constante del caudalímetro (m/s)

T = duración de la medición del caudal (s)

R = número total de revoluciones del rotor del caudalímetro en el período T

Para un caudalímetro individual, b y a son valores fijos. Por lo tanto, al medir el caudal, siempre que se midan los valores T y R, se puede calcular la velocidad del caudal.

Medición del caudal: Introduzca el tipo de sección a medir e introduzca manualmente (o mida mediante sensores auxiliares) el nivel de agua y el ancho de la sección regular para calcular el área de la sección transversal. El instrumento puede calcular el valor de velocidad de flujo Q utilizando Q=V*S.
