Sistema de Monitoreo de Erosión del Suelo Totalmente Automatizado

1、Sistema de Monitoreo de Erosión del Suelo Totalmente Automatizado Introducción del producto

Sistema de Monitoreo de Erosión del Suelo Totalmente Automatizado consta de una computadora host de adquisición de datos, un sensor de medición del contenido de sedimentos, un sensor de flujo de canal abierto y un sensor de lluvia.En el monitoreo de la erosión del suelo en campos de escorrentía y pequeñas cuencas hidrográficas, la medición manual tradicional de datos de caudal y sedimentos presenta los problemas de una gran carga de trabajo, baja eficiencia, altos costos de mano de obra y altos errores en los datos.Tras años de investigación técnica y numerosas pruebas y verificaciones de campo, el sistema automático de monitoreo de la erosión del suelo ha logrado innovar con éxito en el monitoreo manual tradicional.

Este sistema consta de un controlador principal de adquisición de datos, un sensor de medición de contenido de sedimentos, un sensor de caudal de canal abierto y un sensor de lluvia.El sensor de caudal de canal abierto mide automáticamente el caudal de escorrentía y calcula con precisión los datos de escorrentía total e instantánea en diferentes períodos de tiempo a través del controlador.El sensor de medición de contenido de sedimentos recopila los datos de contenido de sedimentos de escorrentía en tiempo real en el puerto de medición de sedimentos, distribuidos verticalmente en la escorrentía según las características de cambio de la misma.El sensor de lluvia se encarga de obtener con precisión los datos de lluvia acumulada.Los sensores trabajan en conjunto, y los datos recopilados son clave para el análisis de la erosión del suelo.

El sistema carga en tiempo real los datos de contenido de sedimentos, escorrentía y precipitación acumulada recopilados por cada sensor en la plataforma en la nube, de modo que los usuarios pueden recuperar, analizar y gestionar los datos en cualquier momento y lugar, proporcionando un soporte científico y preciso para la toma de decisiones de conservación del suelo y el agua.

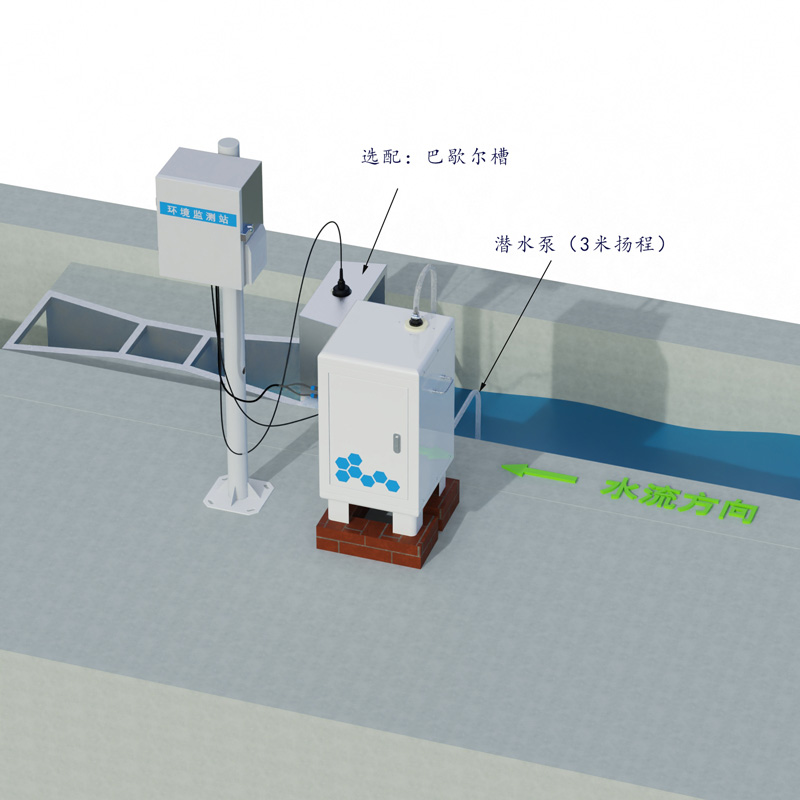

Flujo de trabajo del sensor de contenido de sedimentos: El agua superficial ingresa al canal abierto o canal Parshall desde el canal de derivación y obtiene datos instantáneos de escorrentía a través del caudalímetro de canal abierto, calculando la escorrentía total por unidad de tiempo.La tubería de distribución recoge el agua superficial y la envía al tanque principal.Cuando la capacidad de agua superficial para analizar en el tanque principal es suficiente, el sistema se inicia y envía el agua superficial a analizar al contenedor de muestras.El sensor envía los datos recopilados al procesador para su procesamiento y obtener el contenido de sedimentos.Tras obtener los datos, el sensor descarga la muestra interna de la tubería de drenaje para preparar el siguiente muestreo.El procesador envía la información a dispositivos externos a través de 485.

2、Sistema de Monitoreo de Erosión del Suelo Totalmente Automatizado Características del producto

1.Funcionamiento automático las 24 horas, medición automática de escorrentía, contenido de arena en la escorrentía y escorrentía total.

2.Alimentación de red, funcionamiento automático las 24 horas, medición automática de datos.

3.La bomba arranca y se detiene a una hora fija, lo que garantiza una larga vida útil.

4.Monitoreo en línea en tiempo real, visualización del proceso dinámico y la curva de cada parámetro de medición, y descarga de datos históricos en software.

5.La frecuencia de muestreo y el reloj se pueden configurar libremente en el ordenador central de gestión de datos in situ.

6.Buena estabilidad: el sensor, desarrollado independientemente, ofrece alta precisión, gran estabilidad y gran resistencia a las interferencias ambientales.

3、Sistema de Monitoreo de Erosión del Suelo Totalmente Automatizado Parámetros técnicos

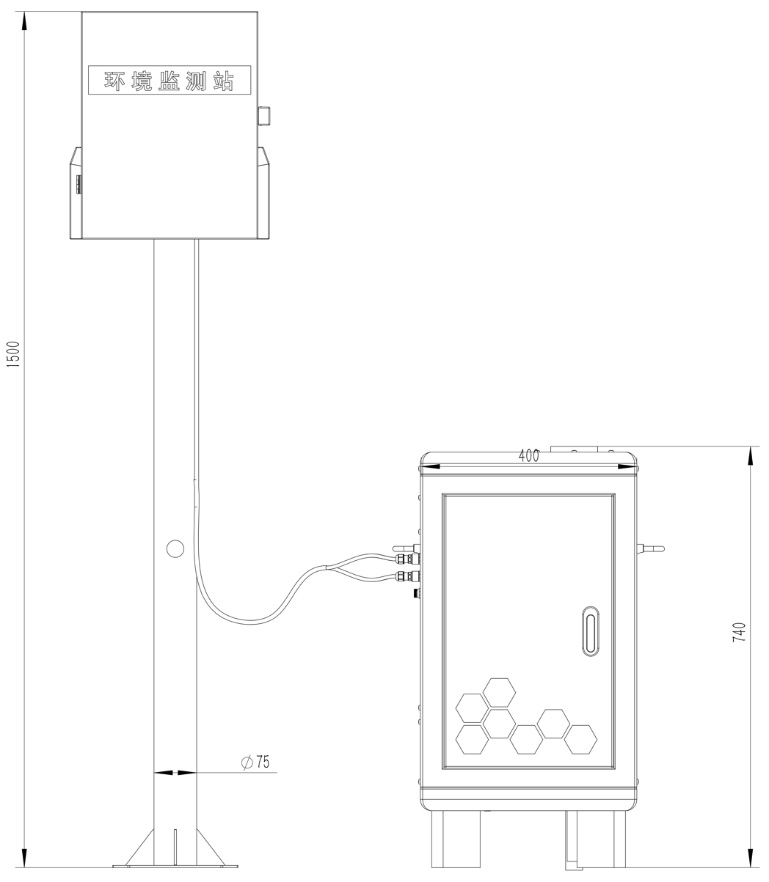

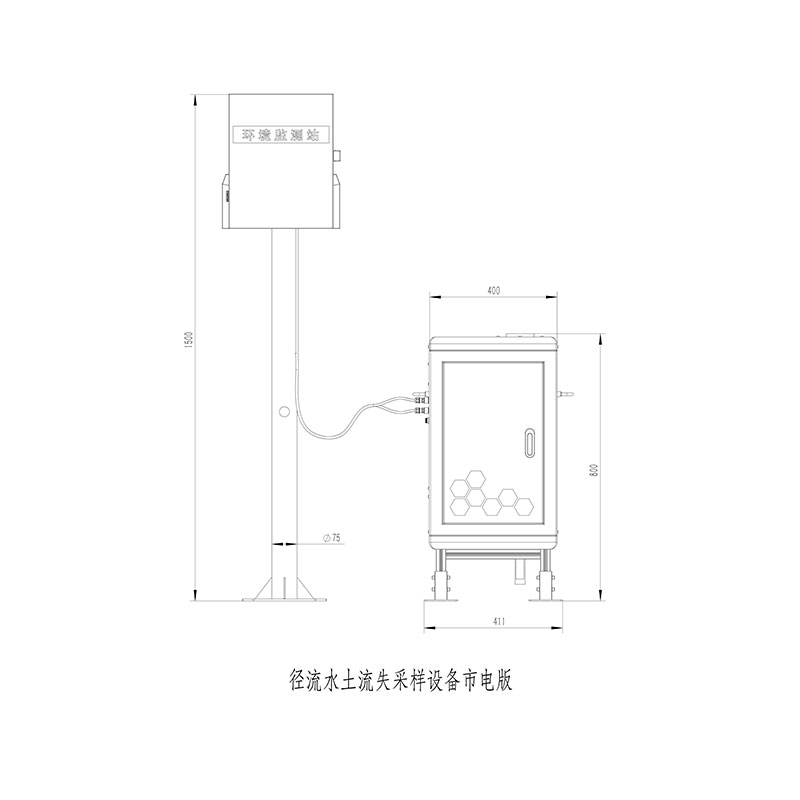

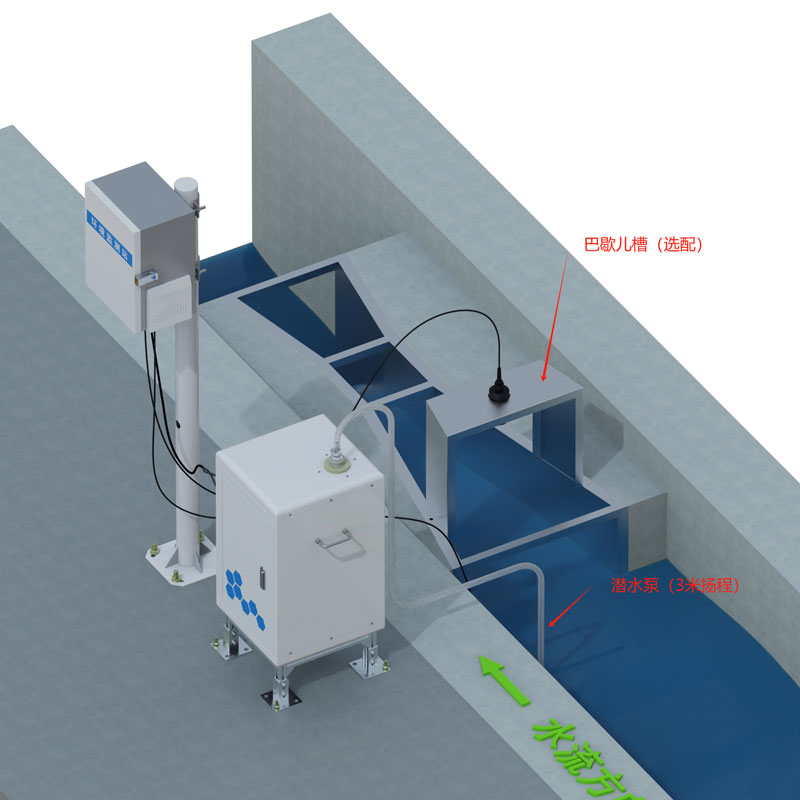

4、Sistema de Monitoreo de Erosión del Suelo Totalmente Automatizado Tamaño del producto y diagrama de funcionamiento

5、Sistema de Monitoreo de Erosión del Suelo Totalmente Automatizado Mantenimiento y cuidado

Afloje la varilla de fijación para el transporte antes del primer uso; de lo contrario, el equipo no funcionará correctamente.

Al utilizarlo por primera vez o si no se utiliza durante un periodo prolongado, vuelva a calibrar el agua limpia y el punto cero.

Revise el depósito de agua periódicamente.Si hay mucha acumulación de lodo o residuos, retírelos.Puede retirar la válvula de drenaje y enjuagarla.

Revise periódicamente la válvula de drenaje, la válvula de entrada de agua del cubo de muestra y la válvula de drenaje del cubo de muestra, y si el flujo de agua está libre de obstrucciones.Si el flujo de agua es débil o no hay agua, puede desconectar la línea de control de la válvula de drenaje, retirarla para limpiarla y volver a instalarla.

Mantenga el interior del equipo limpio y ordenado.Está prohibido amontonar objetos en la zona de pesaje ni colocar objetos debajo del cubo de muestra.

Cuando la temperatura en el área donde se encuentra el equipo sea inferior a cero, vacíe el agua del interior para evitar que el hielo lo dañe.

Si el sensor se ha utilizado durante un tiempo prolongado y presenta un error de medición, se puede calibrar y corregir con el instrumento.Si los métodos de mantenimiento y cuidado descritos anteriormente no permiten calibrarlo ni medirlo, significa que el sensor está dañado.

6、Sistema de Monitoreo de Erosión del Suelo Totalmente Automatizado Introducción a la Plataforma en la Nube

La Plataforma en la Nube IoT es una plataforma de recepción, procesamiento y análisis de datos basada en la tecnología de comunicación IoT.Es compatible con el protocolo de comunicación de dispositivos MQTT, los protocolos de protección ambiental HJ212-2017 y HJ212-2005, el reenvío de datos mediante enlaces cortos TCP/IP y HTTP, la consulta y el análisis de datos históricos y en tiempo real, la visualización de formas de onda de datos de series temporales, la agregación de datos, el acceso a vídeo en tiempo real, la creación de mapas de dispositivos, etc.
