Suelo Sistema de Monitoreo de Erosión

1、Suelo Sistema de Monitoreo de Erosión Introducción del producto

Suelo Sistema de Monitoreo de Erosión puede monitorear, almacenar y transmitir automáticamente los cambios espacio-temporales de la escorrentía y el contenido de sedimentos en cada punto de monitoreo.En el monitoreo de pérdidas de suelo y agua en campos de escorrentía y pequeñas cuencas hidrográficas, la medición manual tradicional de datos de caudal y sedimentos presenta los problemas de una gran carga de trabajo, baja eficiencia, altos costos de mano de obra y altos errores en los datos.Tras años de investigación técnica y numerosas pruebas y verificaciones de campo, el sistema automático de monitoreo de pérdidas de suelo y agua ha logrado innovar con éxito en el monitoreo manual tradicional.

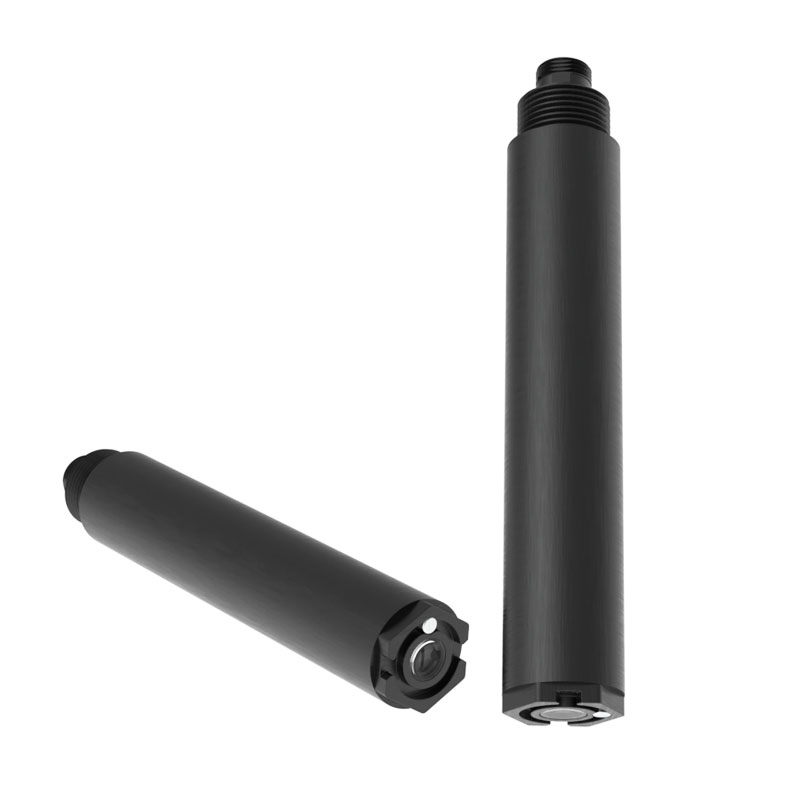

Este sistema consta de un controlador principal de adquisición de datos, un sensor de medición de contenido de sedimentos y un sensor de flujo de canal abierto.El sensor de flujo de canal abierto mide automáticamente el caudal de escorrentía y calcula con precisión los datos de escorrentía total e instantánea en diferentes períodos de tiempo a través del controlador.El sensor de medición de contenido de sedimentos recopila los datos de contenido de sedimentos de escorrentía en tiempo real en el puerto de medición de sedimentos, distribuido verticalmente en la escorrentía, según las características de cambio de la misma.Los sensores trabajan en conjunto, y los datos recopilados son clave para el análisis de pérdidas de suelo y agua.

El sistema carga el contenido de sedimentos y la escorrentía recopilada por cada sensor en tiempo real a la plataforma en la nube, lo que facilita a los usuarios la recuperación, el análisis y la gestión de datos en cualquier momento y lugar, y proporciona un soporte científico y preciso para la toma de decisiones sobre la conservación del suelo y el agua.

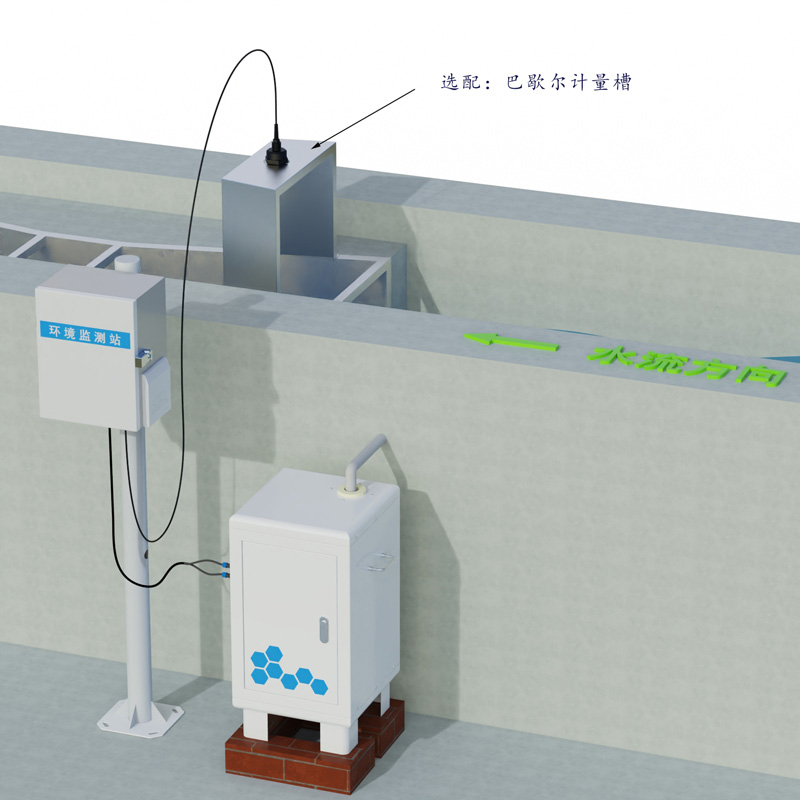

Flujo de trabajo del sensor de contenido de sedimentos: El agua superficial ingresa al canal abierto o al canal Parshall desde el canal de derivación y pasa por el caudalímetro de canal abierto para obtener datos instantáneos de escorrentía y calcular la escorrentía total por unidad de tiempo.La tubería de distribución recoge el agua superficial y la envía al tanque principal.Cuando la capacidad de agua superficial para analizar en el tanque principal es suficiente, el sistema se inicia y envía el agua superficial a analizar al contenedor de muestras.El sensor envía los datos recopilados al procesador para su procesamiento y obtención del contenido de sedimentos.Tras obtener los datos, el sensor descarga la muestra interna por la tubería de drenaje para preparar el siguiente muestreo.El procesador envía la información a dispositivos externos a través de 485.

2、Suelo Sistema de Monitoreo de Erosión Características del producto

1.Medición automática sin supervisión durante todo el día: escorrentía, contenido de arena en la escorrentía, escorrentía total.

2.Alimentación de red, medición automática sin supervisión durante todo el día.

3.Monitoreo en línea en tiempo real, visualización del proceso dinámico y la curva de cada parámetro de medición, y descarga de datos históricos en software.

4.La frecuencia de muestreo y el reloj se pueden configurar libremente en el ordenador central de gestión de datos.

5.Buena estabilidad: el sensor, desarrollado independientemente, ofrece alta precisión, gran estabilidad y gran resistencia a las interferencias ambientales.

3、Suelo Sistema de Monitoreo de Erosión Indicadores técnicos

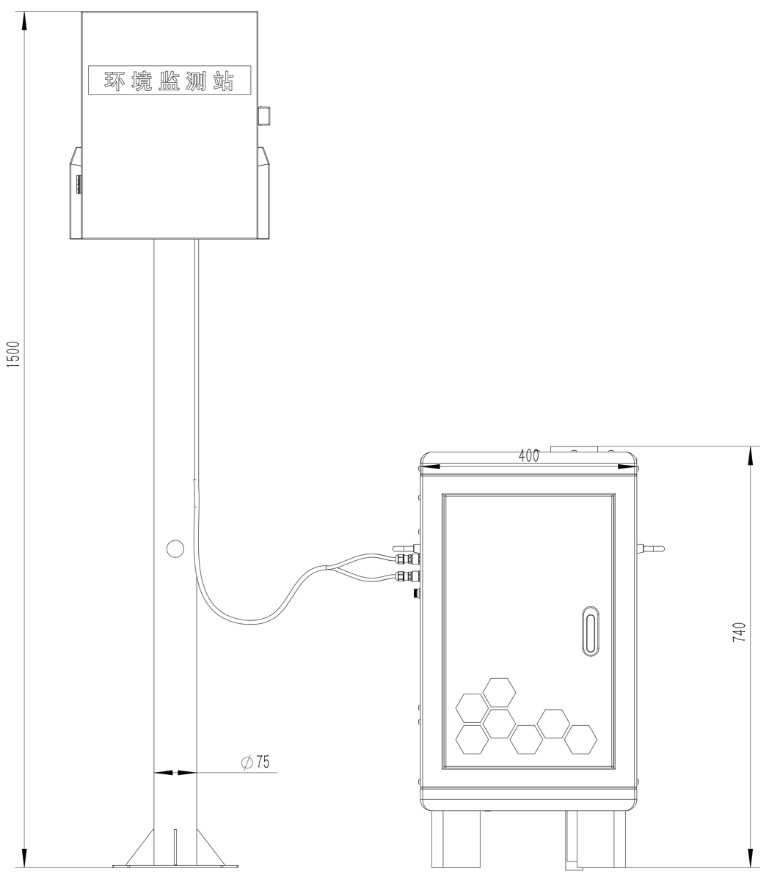

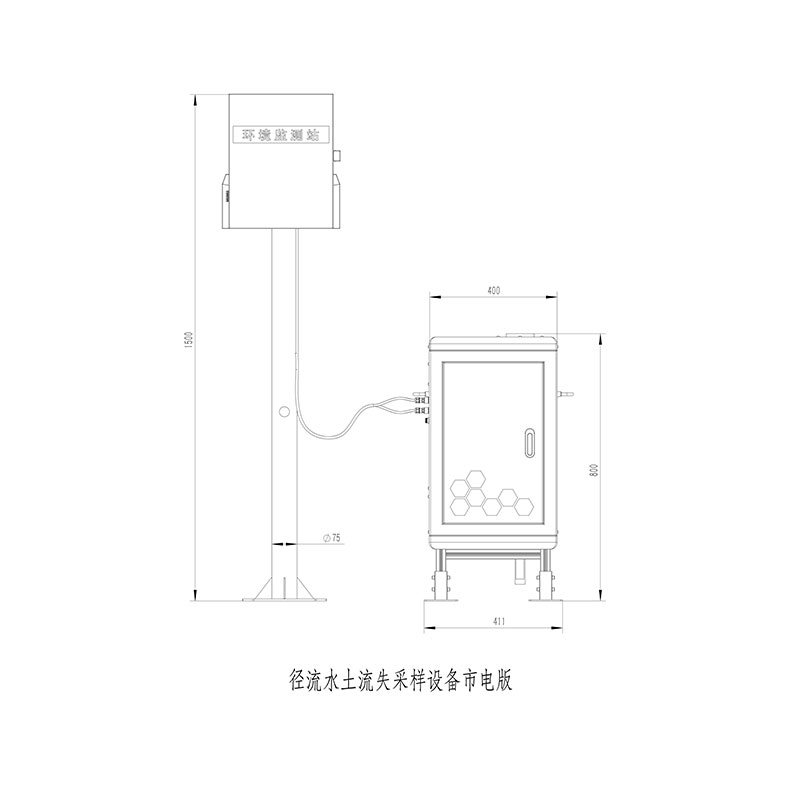

4、Suelo Sistema de Monitoreo de Erosión Tamaño del producto y diagrama de funcionamiento

5、Suelo Sistema de Monitoreo de Erosión Mantenimiento y cuidado

Afloje la varilla de fijación para el transporte antes del primer uso; de lo contrario, el equipo no funcionará correctamente.

Al utilizarlo por primera vez o si no se utiliza durante un periodo prolongado, vuelva a calibrar el agua limpia y el punto cero.

Revise el depósito de agua periódicamente.Si hay mucha acumulación de lodo o residuos, retírelos.Puede retirar la válvula de drenaje y enjuagarla.

Revise periódicamente la válvula de drenaje, la válvula de entrada de agua del cubo de muestra y la válvula de drenaje del cubo de muestra, y si el flujo de agua está libre de obstrucciones.Si el flujo de agua es débil o no hay agua, puede desconectar la línea de control de la válvula de drenaje, retirarla para limpiarla y volver a instalarla.

Mantenga el interior del equipo limpio y ordenado.Está prohibido amontonar objetos en la zona de pesaje ni colocar objetos debajo del cubo de muestra.

Cuando la temperatura en el área donde se encuentra el equipo sea inferior a cero, vacíe el agua del interior para evitar que el hielo lo dañe.

Si el sensor se ha utilizado durante un tiempo prolongado y presenta un error de medición, se puede calibrar y corregir con el instrumento.Si los métodos de mantenimiento y cuidado descritos anteriormente no permiten calibrarlo ni medirlo, significa que el sensor está dañado.

6、Suelo Sistema de Monitoreo de Erosión Introducción a la Plataforma en la Nube

La Plataforma en la Nube IoT es una plataforma de recepción, procesamiento y análisis de datos basada en la tecnología de comunicación IoT.Es compatible con el protocolo de comunicación de dispositivos MQTT, los protocolos de protección ambiental HJ212-2017 y HJ212-2005, el reenvío de datos mediante enlaces cortos TCP/IP y HTTP, la consulta y el análisis de datos históricos y en tiempo real, la visualización de formas de onda de datos de series temporales, la agregación de datos, el acceso a vídeo en tiempo real, la creación de mapas de dispositivos, etc.
