Sensor de pH del suelo

1．Sensor de pH del suelo Descripción del entorno de aplicación

Sensor de pH del suelo mide el pH del suelo e indica si es ácido, neutro o alcalino，Se puede insertar directamente en el suelo para obtener una lectura precisa del pH.El sensor de pH del suelo es un transmisor de pH desarrollado por nuestra empresa.El transmisor ofrece alta precisión, respuesta rápida, salida estable y es apto para todo tipo de suelo.Puede enterrarse en el suelo durante largos periodos, es resistente a la electrólisis de larga duración, la corrosión, el encapsulado al vacío y es completamente impermeable.

Se utiliza ampliamente en la detección del pH del suelo, la agricultura de precisión, la silvicultura, la exploración geológica, el cultivo de plantas, la conservación del agua, la protección del medio ambiente y otros campos.

Puede enterrarse en el suelo para una detección dinámica a largo plazo.

Rendimiento estable y larga vida útil.

Estándar de impermeabilidad IP68.

2．Sensor de pH del suelo Rendimiento técnico y especificaciones

1.Parámetros técnicos

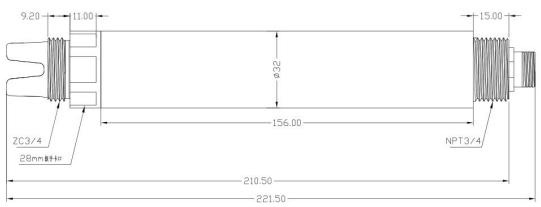

2.Sensor de pH del suelo Dimensiones

El conector del sensor es un conector de aviación M12 con 5 pines.

3．Sensor de pH del suelo Instalación

Método de instalación

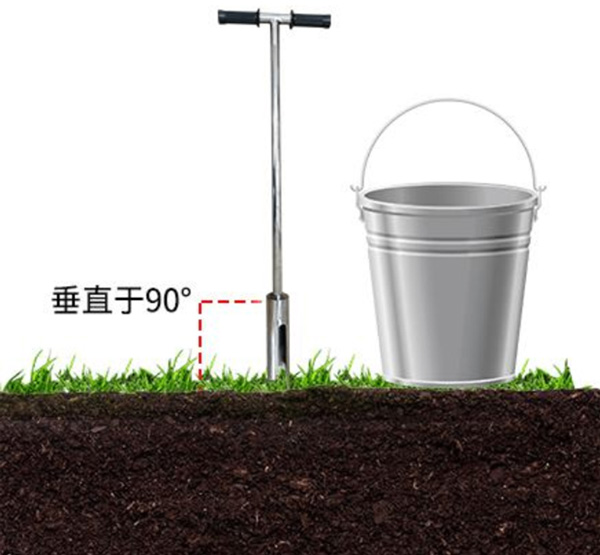

Paso 1: Utilice un taladro para perforar agujeros en la posición adecuada

1.Coloque el taladro de 20 mm de diámetro verticalmente sobre el suelo, sujete firmemente el mango con ambas manos, presione en sentido horario y gire lentamente.(Nota: No ejerza demasiada fuerza y asegúrese de girarlo lentamente varias vueltas para evitar que la broca se desvíe y haga que el agujero quede torcido).

2.Retire el taladro del agujero, colóquelo en un cubo y recoja la tierra del taladro en el cubo para el siguiente paso, junto con el lodo.

3.Repita la perforación y la extracción de tierra anteriores, introduciendo suavemente el sensor en el agujero durante este proceso (sin forzar el dispositivo hasta que toque el fondo) para comprobar si la profundidad del agujero es la adecuada.Si hay un atasco, utilice el taladro para corregirlo y asegurar que el sensor se inserte y retire sin problemas.La perforación estará completa hasta que la profundidad del agujero esté alineada con la posición de instalación marcada por el sensor.

Paso 2: Preparación del barro

1.Retire las impurezas de la tierra, como piedras, raíces y bloques de tierra que no se disuelvan fácilmente.Frote la tierra hasta obtener trozos finos para preparar el barro.2.Vierta una cantidad adecuada de agua y remueva bien hasta que se vuelva viscoso; el barro franco generalmente no es más espeso que la pasta de sésamo; la preparación del barro está completa.

Paso 3: Instalación del mortero

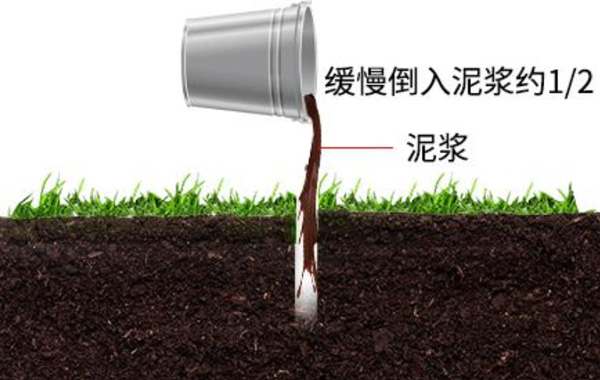

1.Vierta lentamente el lodo en el orificio, aproximadamente hasta la mitad; puede aumentar o disminuir la cantidad según la situación.

2.Introduzca lentamente el sensor en el orificio, gírelo lentamente en una dirección y presiónelo hacia abajo.Una velocidad demasiado rápida podría provocar que las burbujas no se descarguen completamente.(Nota: No tire del sensor hacia arriba durante el proceso de rotación y presión para evitar que el gas sea aspirado nuevamente hacia el orificio).

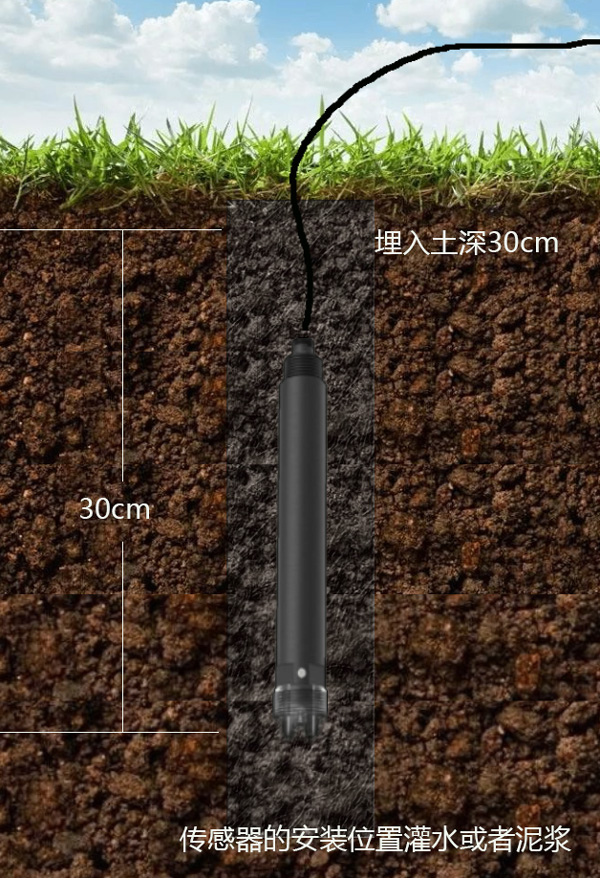

3.Cuando el sensor esté instalado a la profundidad correcta (la línea de escala cero está al ras del suelo), un poco de lodo rebosará alrededor del dispositivo, lo que indica que el mortero está completo.(Nota: Retire el exceso de lodo a 3 cm del sensor para evitar que se acumule y afecte la infiltración de agua).

Paso 4: Instalación completada

Conecte el cable de alimentación y la línea de comunicación 485 al dispositivo y enciéndalo durante 1 hora antes de comenzar la recopilación de datos.

1.Puntos clave para la instalación en arena

La instalación de arena es igual que la instalación estándar para marga.Es importante tener en cuenta que se necesita suficiente agua.Antes de aplicar la lechada, vierta agua en el agujero y humedezca toda la pared hasta que haya un exceso de agua en el fondo.A continuación, siga los pasos para verter lentamente el lodo en el agujero, aproximadamente hasta la mitad.El resto de los pasos de instalación se pueden referir a la instalación de marga.

2.Puntos clave para la instalación en arcilla

Después de perforar y recolectar la tierra, limpie las impurezas, remoje la arcilla en agua durante más de 2 horas para ablandarla y facilitar la obtención de un lodo más uniforme.Después del remojo, remueva hasta que adquiera un estado viscoso y aplique la lechada.El resto de los pasos de instalación se pueden referir a la instalación de marga.

2.Instalación eléctrica

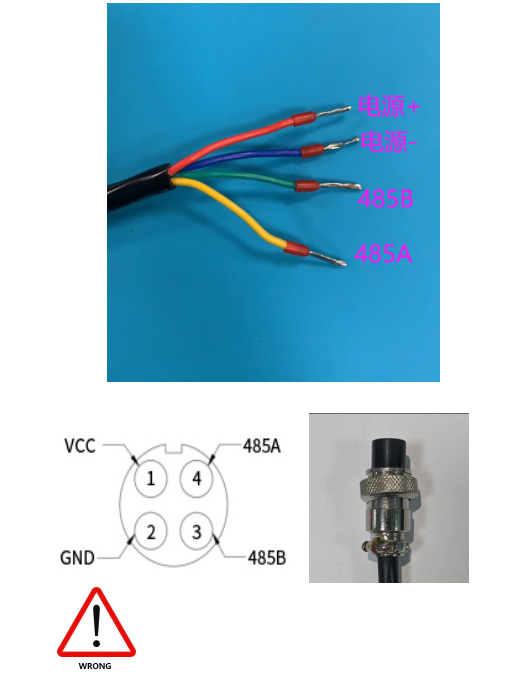

El cable es un cable blindado de 4 hilos, y la secuencia de cableado se define de la siguiente manera: Rojo: línea de alimentación (12~24 VCC)

Azul: línea de tierra (GND)

Verde: 485B
Amarillo: 485A

Antes de encender, revise cuidadosamente la secuencia de cableado para evitar pérdidas innecesarias debido a errores de cableado.Nota: El color del cable puede variar ligeramente según el lote de producción; el color específico depende de la serigrafía del cable.

Un cableado incorrecto puede provocar daños permanentes al dispositivo.

4．Sensor de pH del suelo Mantenimiento y cuidado

1.Uso y mantenimiento

Al utilizarlo por primera vez o tras un largo periodo de inactividad, el bulbo sensible y la unión del líquido de referencia deben sumergirse en una solución de KCI de 3,3 mol/L durante más de 2 horas.

Durante su uso, lávelo con agua desionizada (o destilada) y séquelo para evitar la entrada de impurezas en el líquido medido.Introduzca 1/3 del sensor en el líquido medido.

El terminal debe mantenerse limpio y seco.Cuando no se utilice el sensor, límpielo e introdúzcalo en una funda protectora con una solución de KCI de 3,3 mol/L, o en un recipiente con dicha solución.

Compruebe que el terminal esté seco.Si presenta alguna mancha, límpiela con alcohol anhidro y continúe usándolo después de secarlo.Evite sumergir el sensor en agua desionizada, soluciones de proteínas, soluciones ácidas y alcalinas fuertes, y soluciones ácidas de fluoruro durante periodos prolongados, y evite el contacto con grasa de silicona.La membrana de vidrio del sensor, tras un uso prolongado, puede volverse translúcida o acumular sedimentos.En ese caso, puede lavarse con ácido clorhídrico diluido y enjuagarse con agua.

Si el sensor se utiliza durante un tiempo prolongado y se producen errores de medición, puede calibrarse y corregirse con el instrumento.Si el sensor no se puede calibrar ni medir después del mantenimiento y cuidado mencionados, significa que ha fallado.Reemplace el sensor.
