Monitor de caudal en canal abierto

1、Monitor de caudal en canal abierto Introducción del producto

Monitor de caudal en canal abierto se utiliza para monitorear los parámetros de flujo del canal abierto en tiempo real, proporcionando soporte de datos para la gestión de los recursos hídricos y la programación del control de inundaciones.El monitor de caudal en canal abierto se compone principalmente de cuatro partes: caudalímetro Doppler, adquisición de datos, red de comunicación y plataforma de software.El caudalímetro Doppler es un sensor que mide el caudal y el flujo de agua en cuerpos de agua naturales.Se divide en dos partes: sensor y host.

El sensor tiene dos transductores: uno para transmisión y otro para recepción.Cuando el sensor está orientado en la dirección del flujo de agua, es decir, bajo la premisa de medición a contracorriente:

1.Cuando el flujo de agua está en calma, la frecuencia de recepción es la misma que la frecuencia de transmisión.

2.Cuanto mayor sea el caudal, mayor será la frecuencia recibida por el sensor receptor, que será mayor que la frecuencia de transmisión.

3.Cuanto menor sea el caudal, menor será la frecuencia recibida por el sensor receptor, pero mayor que la frecuencia de transmisión.

Cuando el sensor mide en la dirección del flujo de agua:

1.Cuando el flujo de agua está en calma, la frecuencia de recepción es la misma que la frecuencia de transmisión.

2.Cuanto mayor sea el caudal, mayor será la frecuencia que reciba el sensor receptor, pero menor que la frecuencia de transmisión.

3.Cuanto menor sea el caudal, menor será la frecuencia que reciba el sensor receptor, pero menor que la frecuencia de transmisión.

A partir de lo anterior, la velocidad y la dirección del flujo de agua se pueden calcular mediante hardware y software.

2、Monitor de caudal en canal abierto Principio de funcionamiento

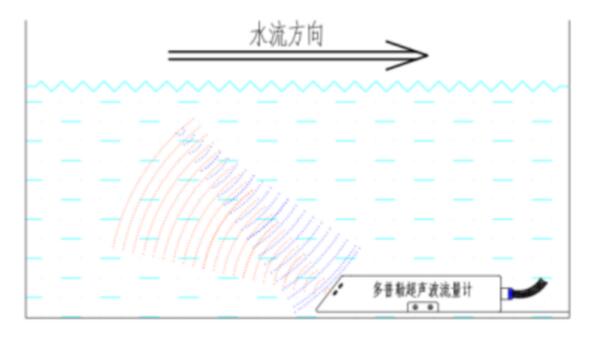

La medición del caudal del producto se basa en el efecto Doppler.La sonda emite un haz de ondas ultrasónicas oblicuamente hacia arriba.Cuando la onda ultrasónica entra en contacto con impurezas o burbujas en el fluido, la onda ultrasónica reflejada produce un desplazamiento de frecuencia Doppler Δf.Este desplazamiento de frecuencia Doppler Δf es proporcional al caudal del fluido.Midiendo el desplazamiento de frecuencia Doppler Δf, se puede medir el caudal V del fluido.

El producto mide el nivel del líquido mediante un sensor de presión.El área transversal S del fluido se calcula automáticamente mediante los parámetros del canal establecidos.El caudal Q del líquido se mide mediante el método del área de velocidad.

Q = V × S

Características del producto

l Adopta el principio ultrasónico Doppler para medir el caudal, con alta precisión y mínimas restricciones ambientales.

l Adopta el método del área de velocidad para medir el caudal, sin necesidad de construir un vertedero y con un bajo coste de construcción.

l Alta integración: permite la medición simultánea del caudal, el nivel del líquido, el caudal instantáneo, el caudal acumulado y la temperatura.

l Incorpora un sensor de temperatura para compensar la influencia de la temperatura del agua en la velocidad del sonido.

l Integrado con modelos de tuberías circulares, rectangulares, trapezoidales, triangulares y otros, facilita la depuración.

l Diseño biónico que reduce eficazmente la obstrucción por residuos.

l Diseño de bajo consumo; la corriente de trabajo es inferior a 25 mA.Adecuado para batería o suministro de energía solar.

3、Monitor de caudal en canal abierto Parámetros

4、Monitor de caudal en canal abierto Instrucciones de uso

1.Requisitos de instalación

Requisitos de calidad del agua: Según el principio de medición, la masa de agua a medir debe contener pequeñas impurezas o burbujas, pero no debe haber demasiados objetos flotantes para evitar interferencias.

Requisitos de caudal: Debe instalarse aguas abajo de un tramo recto con una sección transversal fija.La longitud del tramo recto debe ser preferiblemente de 5 a 10 veces el radio hidráulico del canal (cuanto más largo sea el tramo recto, mayor será la precisión de la medición).No debe haber obstáculos al flujo (como compuertas, vertederos, etc.) dentro de esta distancia para garantizar la uniformidad y estabilidad del flujo de agua frente a la sonda.

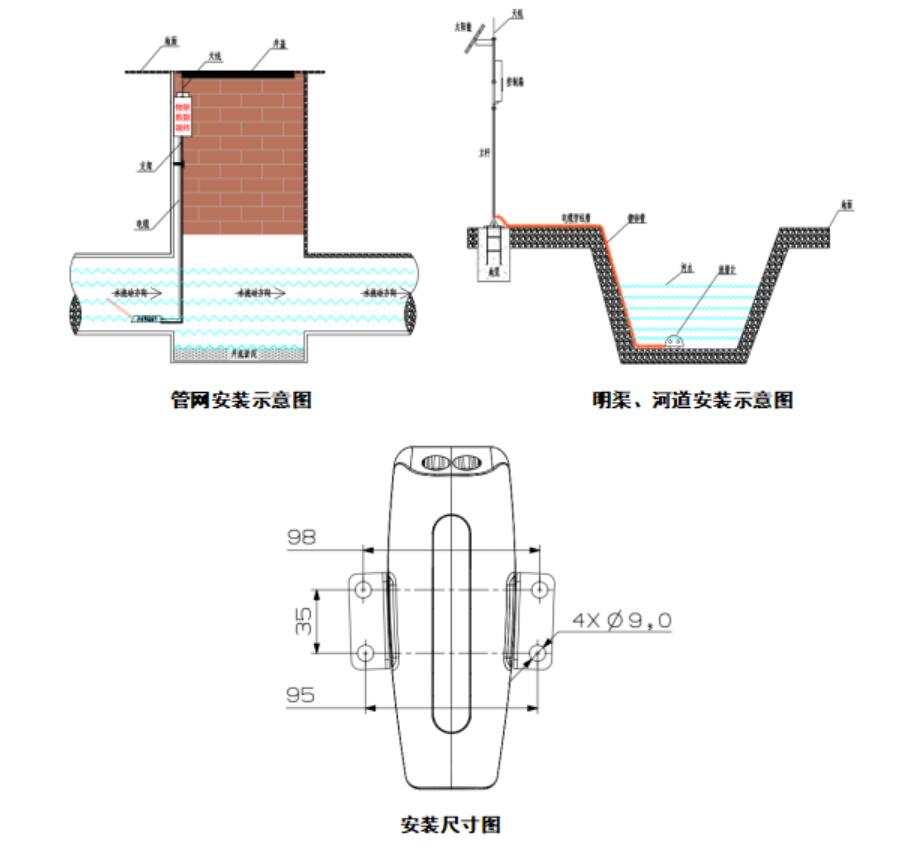

2.Diagrama de instalación

5、Monitor de caudal en canal abierto Introducción a la plataforma en la nube

1.Plataforma de software con arquitectura CS, compatible con la observación directa en teléfonos móviles y navegadores de PC, sin necesidad de instalar software adicional.

2.Admite el inicio de sesión con múltiples cuentas y dispositivos.

3.Admite visualización de datos en tiempo real y panel de visualización de datos históricos.

4.Servidor y almacenamiento de datos en la nube: estables y fiables, fáciles de expandir y con equilibrio de carga.

5.Admite alarmas SMS y configuración de umbrales.

6.Admite visualización de mapas y visualización de información del dispositivo.

7.Admite análisis de curvas de datos.

8.Admite exportación de datos en formato de tabla.

9.Admite reenvío de datos: protocolo HJ-212, reenvío TCP, protocolo HTTP, etc.

10.Admite posprocesamiento de datos.

11.Admite la ejecución externa de scripts JavaScript.
