Medidor de corriente por radar

1、Medidor de corriente por radar Introducción del producto

Medidor de corriente por radar es un instrumento avanzado de medición de flujo que utiliza tecnología de radar para lograr una medición de velocidad superficial simple, rápida y sin contacto.El medidor de corriente por radar, desarrollado por nuestra empresa, utiliza una antena de matriz de microbanda planar de banda K, de baja potencia y alta concentración de energía.El instrumento integra funciones como compensación de ángulo vertical, promediación de la velocidad de flujo, detección de la intensidad de la señal y control de la comunicación serial.El sistema de medición de caudal por radar sin contacto no se corroe con aguas residuales ni se ve afectado por sedimentos al medir la velocidad.Su construcción civil es sencilla, se ve menos afectada por daños por agua, es fácil de mantener y garantiza la seguridad del personal.No solo se puede utilizar para el monitoreo ambiental rutinario, sino que también es especialmente adecuado para realizar tareas de observación urgentes, difíciles y peligrosas.

2、Medidor de corriente por radar Características del producto

1.Sin contacto, seguro, con bajas pérdidas, de bajo mantenimiento y resistente a los sedimentos.

2.Capacidad de medición en condiciones de alto caudal durante la temporada de inundaciones.

3.Con conexión antirretroceso y protección contra sobretensiones.

4.El sistema tiene un bajo consumo de energía y la alimentación solar general satisface las necesidades de medición de caudal.

5.Múltiples modos de interfaz, tanto digitales como analógicos, compatibles con el protocolo Modbus-RTU estándar para facilitar el acceso al sistema.

6.Con función de transmisión inalámbrica de datos (opcional).

7.Se puede conectar de forma independiente a los sistemas actuales de medición y generación de informes automáticos de agua urbana, alcantarillado y medio ambiente.

8.Amplio rango de medición de velocidad, distancia efectiva de medición de hasta 10 m.

9.Múltiples modos de disparo: periódico, disparo, manual y automático.

10.Instalación muy sencilla, con mínima necesidad de obra civil.

11.Diseño totalmente impermeable, apto para uso en exteriores.

3、Medidor de corriente por radar Parámetros técnicos

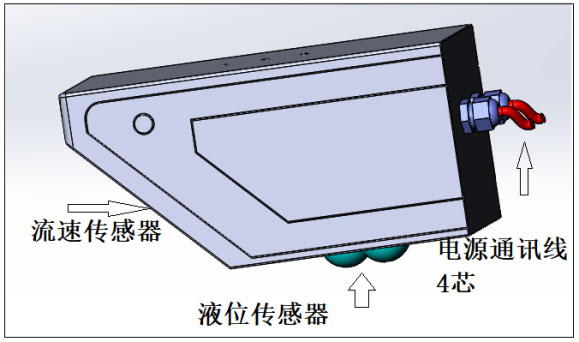

4、Medidor de corriente por radar Diagrama de estructura del producto

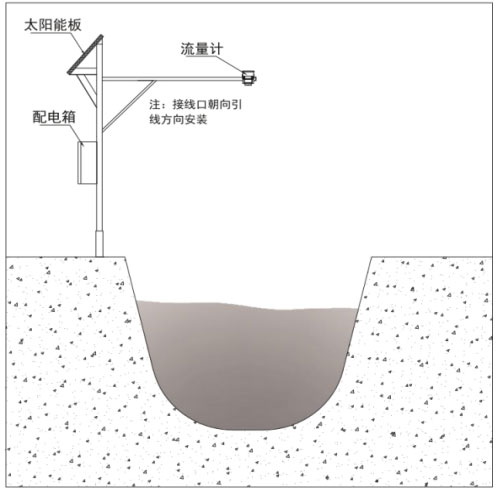

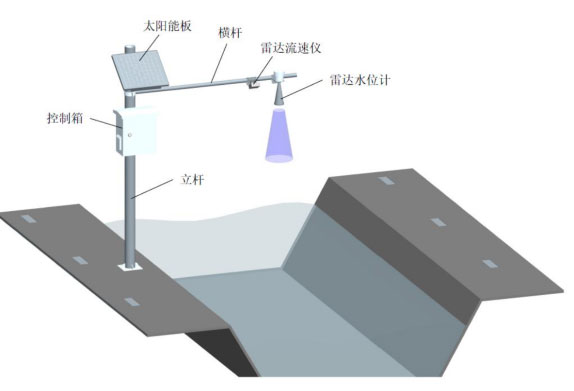

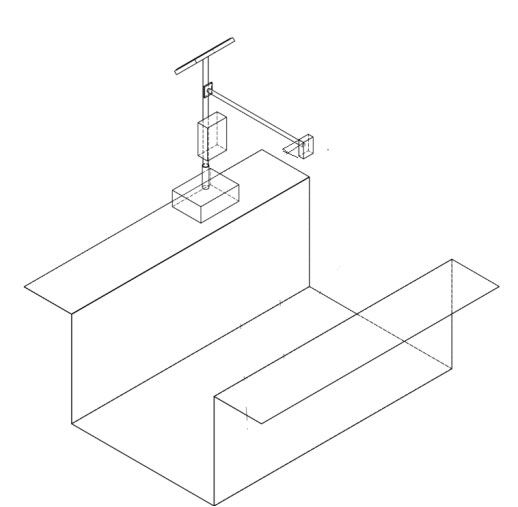

5、Medidor de corriente por radar Diagrama de instalación del producto

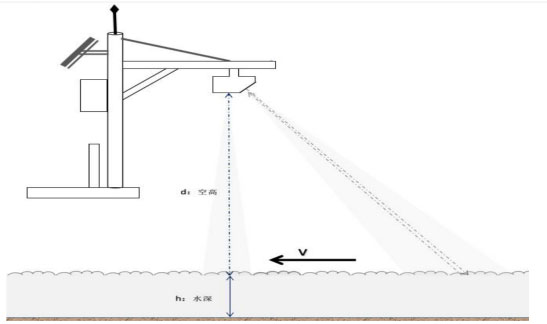

El diagrama de instalación se muestra en la figura.La instalación in situ puede realizarse utilizando cimientos de edificios existentes, como puentes y ménsulas, pero debe asegurarse de que la dirección de emisión de la onda del radar del velocímetro sea paralela a la dirección del flujo de agua y que la onda de emisión del velocímetro esté a 45° de la superficie del agua.El ajuste predeterminado de fábrica es de 45°.

6、Medidor de corriente por radar Precauciones de instalación

1.La instalación requiere un flujo estable, un canal recto, alejado de la salida de la compuerta y con el canal en posición de codo.

2.La altura de instalación debe mantenerse dentro de los 5 metros posibles (cuanto menor sea la distancia, más intensa será la señal de medición y más fiables los datos).

3.El caudal de agua es inferior a 0,25 y la ondulación del agua es pequeña, por lo que es posible medir la inestabilidad.
