Sensor meteorológico compacto 5 en 1

1、Sensor meteorológico compacto 5 en 1 Introducción al Producto

Sensor meteorológico compacto 5 en 1 utiliza sensores ultrasónicos para medir la velocidad y la dirección del viento, así como la temperatura del aire, la humedad relativa y la presión barométrica.Shandong Fengtu IoT Technology Co., Ltd., empresa especializada en el desarrollo, la producción y la venta de instrumentos micrometeorológicos, se ha comprometido con la promoción y aplicación de instrumentos micrometeorológicos y soluciones ambientales meteorológicas. Con una cadena de producción completa, un sólido equipo técnico y un equipo de marketing integral, los productos meteorológicos que desarrollamos y fabricamos, como instrumentos ultrasónicos de velocidad y dirección del viento, instrumentos micrometeorológicos de cinco elementos, instrumentos micrometeorológicos de seis elementos y pequeñas estaciones meteorológicas automáticas, se han utilizado ampliamente en la monitorización meteorológica, la monitorización ambiental urbana, la generación de energía eólica, embarcaciones, aeropuertos, puentes y túneles, etc., con clientes en todo el país, y han obtenido importantes beneficios sociales y económicos.

En comparación con los instrumentos micrometeorológicos tradicionales, nuestros productos superan la necesidad de temporizadores de alta precisión y evitan las imprecisiones de medición causadas por el retraso en el arranque del sensor, el retraso del circuito de demodulación y los cambios de temperatura.

El sensor meteorológico compacto 5 en 1 detecta de forma innovadora la velocidad y dirección del viento, la temperatura, la humedad y la presión atmosférica mediante una estructura altamente integrada. Permite la monitorización continua en línea de los parámetros meteorológicos exteriores las 24 horas del día y la transmisión simultánea de los cinco parámetros a los usuarios mediante la interfaz de comunicación digital.

II. Características del sensor compacto 5 en 1

1. La sonda ultrasónica está oculta en la cubierta superior para evitar interferencias causadas por la acumulación de lluvia y nieve, así como el bloqueo natural del viento (patente de modelo de utilidad, número de patente ZL 2020 2 3215713.X)☆

2. El principio consiste en emitir una señal ultrasónica de frecuencia variable continua y detectar la velocidad y dirección del viento midiendo la fase relativa (patente de invención, número de patente ZL 2021 1 0237536.5)☆

3. Integra la velocidad y dirección del viento, la temperatura, la humedad y la presión atmosférica (patente de modelo de utilidad, número de patente ZL 2020 2 3215649.5)☆

4. Utiliza tecnología de detección avanzada, medición en tiempo real, sin necesidad de iniciar el sistema para medir la velocidad del viento☆

5. Alta capacidad antiinterferente, con circuito de vigilancia y función de reinicio automático, para garantizar el funcionamiento estable del sistema.

6. Alta integración, sin piezas móviles, cero Desgaste

7. Sin mantenimiento, sin necesidad de calibración in situ

8. Los plásticos de ingeniería ASA se utilizan para aplicaciones en exteriores y no cambian de color durante todo el año.

9. La señal de salida del producto está equipada de serie con una interfaz de comunicación RS485 (protocolo MODBUS); las interfaces 232, USB y Ethernet son opcionales, lo que permite la lectura de datos en tiempo real☆

10. Módulo de transmisión inalámbrica opcional, con un intervalo mínimo de transmisión de 1 minuto.

11. La sonda tiene un diseño de encaje a presión, lo que evita que se afloje y se imprecisa durante el transporte y la instalación☆

III. Parámetros técnicos del sensor meteorológico compacto 5 en 1

1. Velocidad del viento: Principio de medición ultrasónico, 0-60 m/s (±0,1 m/s), resolución 0,01 m/s; (patente de invención, número de patente ZL 2021 1 0237536.5)

2. Dirección del viento: Principio de medición ultrasónico, 0-360° (±2°); Resolución: 1°; (Patente de invención, número de patente ZL 2021 1 0237536.5)

3. Temperatura del aire: Principio de medición: método de voltaje de unión de diodos, -40-60 °C (±0,3 °C), resolución: 0,01 °C; (Certificado de calibración de la Oficina Meteorológica de Pekín)

4. Humedad del aire: Principio de medición: capacitancia, 0-100 % HR (±3 % HR), resolución: 0,1 % HR; (Certificado de calibración de la Oficina Meteorológica de Pekín)

5. Presión atmosférica: Principio de medición: piezoresistivo, 300-1100 hpa (±0,25 %), resolución: 0,1 hpa; (Certificado de calibración de la Oficina Meteorológica de Pekín)

6. Potencia: 0,72 W

7. El fabricante cuenta con las certificaciones ISO de sistemas de gestión de calidad, gestión ambiental y salud ocupacional ☆

8. El fabricante cuenta con certificado de registro de software ☆

9. El fabricante es una empresa con certificación 3A ☆

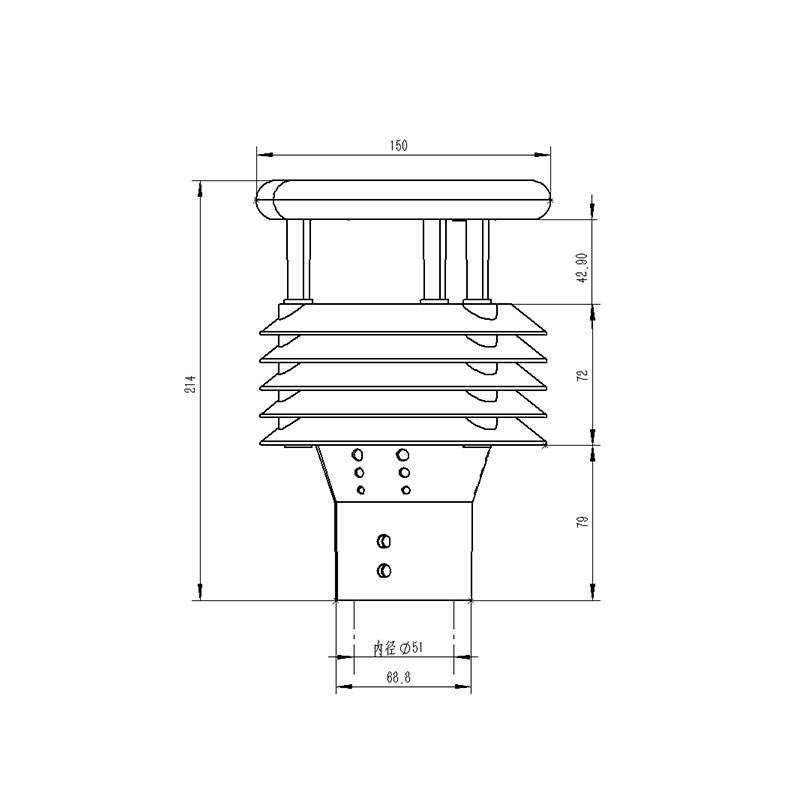

IV. Diagrama de dimensiones del sensor meteorológico compacto 5 en 1

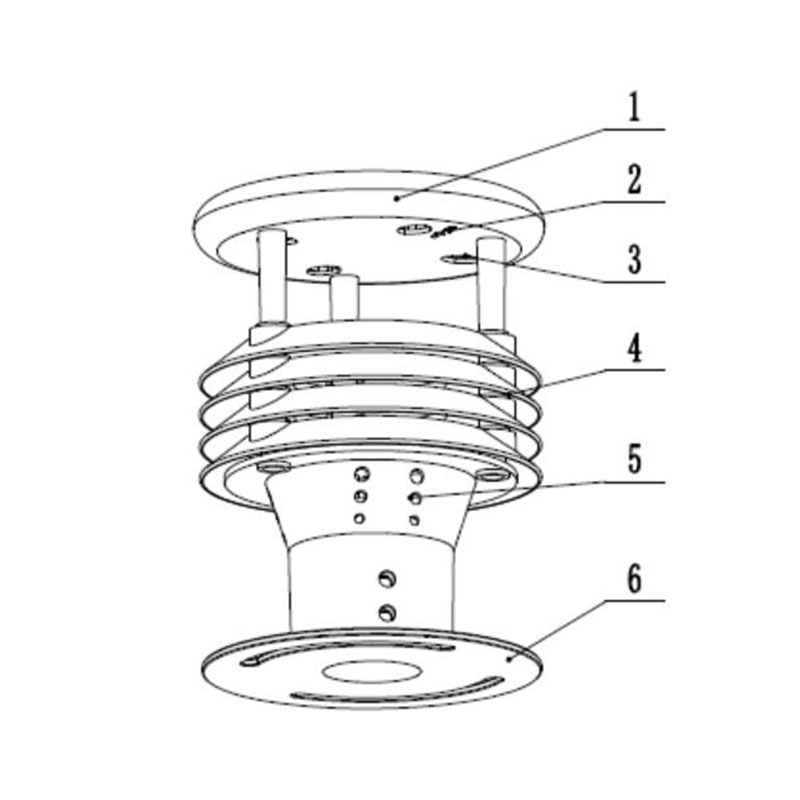

cinco、Sensor meteorológico compacto 5 en 1 Diagrama de estructura del producto

1. Circuito de control

2. Flecha del norte

3、Transductor ultrasónico

4、Termómetro

5、Lugar de monitoreo de temperatura, humedad y presión atmosférica

6. Fijación en el borde inferior mediante una rosca de fijación

※Este producto puede opcionalmente equiparse con un compás electrónico, GPRS (integrado)/GPS (uno de los dos)

Seis, Definición del cableado del sensor meteorológico compacto 5 en 1
