De manual a inteligente: Sistema de monitoreo de erosión del suelo para vigilancia de campos de escorrentía

En el monitoreo de pérdidas de suelo y agua en campos de escorrentía y pequeñas cuencas hidrográficas, la medición manual tradicional de datos de caudal y sedimentos presenta una gran carga de trabajo, baja eficiencia, altos costos de mano de obra y grandes errores de datos. Tras años de investigación tecnológica y numerosas pruebas de campo, el Sistema de Monitoreo de Erosión del Suelo ha transformado con éxito el modelo tradicional de monitoreo manual, convirtiéndose en una herramienta técnica importante para la conservación inteligente del suelo y el agua.

I. Introducción del producto

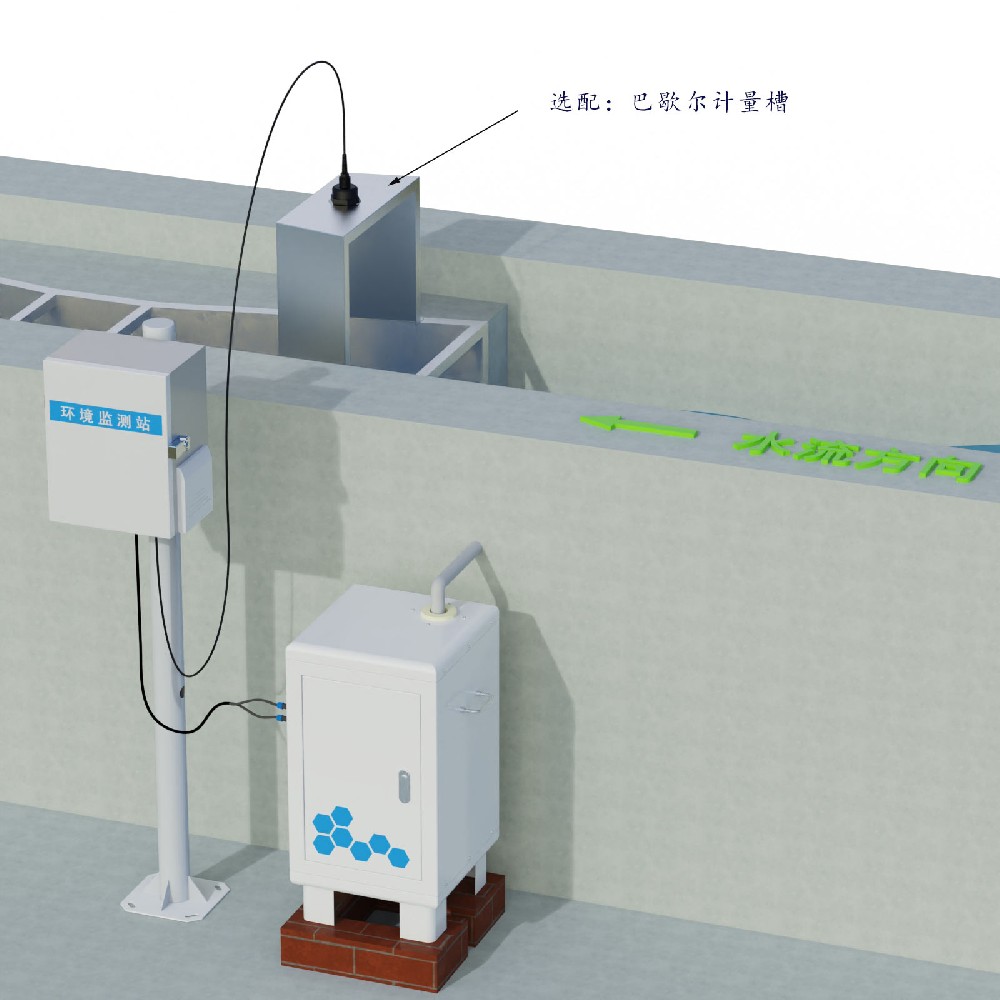

El sistema consta de una unidad de control principal de adquisición de datos, un sensor de medición de concentración de sedimentos y un sensor de caudal de canal abierto. El módulo del sensor de caudal de canal abierto puede medir automáticamente el caudal de escorrentía y calcular con precisión los datos de escorrentía total e instantánea para diferentes períodos de tiempo a través del controlador. El sensor de medición de concentración de sedimentos recopila datos de concentración de sedimentos de escorrentía en tiempo real en los puertos de medición de sedimentos distribuidos verticalmente en la escorrentía, según las características de los cambios en la escorrentía.

El sistema carga los datos de concentración de sedimentos y escorrentía recopilados por cada sensor en tiempo real a la plataforma en la nube, lo que facilita a los usuarios la recuperación, el análisis y la gestión de datos en cualquier momento y lugar, proporcionando un soporte científico y preciso para la toma de decisiones de conservación del suelo y el agua. El sensor de concentración de sedimentos tiene un flujo de trabajo riguroso: el agua superficial entra en el canal abierto o canal Parshall a través del canal de derivación, y el caudalímetro del canal abierto obtiene los datos instantáneos de escorrentía para calcular la escorrentía total en una unidad de tiempo; el divisor de agua recoge el agua superficial y la envía al tanque principal. Cuando el volumen de agua superficial a analizar en el tanque principal es suficiente, el sistema se inicia y envía el agua superficial a analizar a la cámara de muestreo para su detección. El sensor envía los datos recopilados al procesador para su procesamiento y obtención de la concentración de sedimentos. Una vez completada la detección, el sensor descarga la muestra interna a través del tubo de drenaje para preparar el siguiente muestreo; finalmente, el procesador la envía a un equipo externo a través de 485.

II. Características del producto

Alto grado de automatización: Funcionamiento automático 24/7, medición automática de la escorrentía, la concentración de sedimentos y la escorrentía total.

Suministro de energía estable: Alimentación de red durante todo el proceso para completar automáticamente la medición de datos.

Gestión de datos práctica: Monitoreo en línea y en tiempo real mediante software, que muestra los procesos dinámicos y las curvas de cada parámetro de medición, y admite la descarga de datos históricos.

Configuración flexible: Configuración libre de la frecuencia de muestreo y calibración del reloj en la unidad de control principal de gestión de datos in situ.

Rendimiento confiable: Sensores desarrollados independientemente con alta precisión, gran estabilidad y gran capacidad antiinterferencias ambientales.
