Sistema de recolección de agua de la red de drenaje subterráneo

1、Sistema de recolección de agua de la red de drenaje subterráneo Introducción del producto

Sistema de recolección de agua de la red de drenaje subterráneo puede recopilar y almacenar la información de instrumentos analíticos y sensores de calidad del agua para monitorear el entorno de calidad del agua de la red de tuberías.El sistema GW1 para la recuperación de tuberías subterráneas de aguas residuales es un terminal de monitoreo IoT, desarrollado independientemente por nuestra empresa y especialmente diseñado para su aplicación en el campo de la monitorización de redes de tuberías.

El sistema GW1 para la recuperación de tuberías subterráneas de aguas residuales se caracteriza por un alto nivel de protección, bajo consumo de energía y una alta resistencia a la corrosión. Integra adquisición y almacenamiento de datos, fuente de alimentación, visualización y transmisión de datos.

Al adoptar funciones de comunicación inalámbrica como 4G y NB-IOT, el producto no requiere alimentación externa para aplicaciones convencionales, es fácil de instalar y no requiere mantenimiento.

El producto se puede conectar a diversos sensores, como caudalímetros Doppler, medidores de nivel radar, medidores de nivel ultrasónicos, caudalímetros radar, medidores de calidad del agua (DQO/nitrógeno amoniaco/PH/conductividad, etc.).

2、Sistema de recolección de agua de la red de drenaje subterráneo Ventajas y características

Se puede conectar a diversos sensores, ofrece gran aplicabilidad y permite medir caudal instantáneo y acumulado.

Bajo consumo de energía: la corriente máxima de funcionamiento es de tan solo 15 mA y la corriente en espera es de tan solo 0,3 mA.

Ocupa poco espacio, instalación sencilla y rápida.

Adopta un módulo de control de adquisición de núcleo digital de desarrollo propio, con un funcionamiento estable y una operación sencilla.

Compatible con 4G, NB-IOT, Zigbee, Lora y otras tecnologías de transmisión de datos inalámbrica, lo que garantiza una transmisión de datos cómoda y fiable.

El sistema utiliza una plataforma inteligente en la nube para la monitorización del entorno, que permite navegar y visualizar fácilmente a través de ordenadores, teléfonos móviles y otros métodos para consultar los datos y gestionar el equipo.

La estructura del equipo está diseñada para garantizar la medición continua a largo plazo en exteriores.

El diámetro de la tubería se puede modificar de forma remota.

Cuatro fuentes de alimentación se controlan de forma independiente y se pueden configurar el ciclo e intervalo de muestreo.

Con función de calibración de tiempo remota.

3、Sistema de recolección de agua de la red de drenaje subterráneo Parámetros técnicos

Alimentación: 12 V CC o batería de litio integrada de 12,6 V/40 Ah (capacidad de batería ampliable)

Procesador: Microcontrolador ARM7 de 32 bits y bajo consumo

Almacenamiento: Chip de memoria integrado de 8 MB, con capacidad para almacenar 60 000 datos de forma continua y un tiempo de retención de datos superior a 10 años

Interfaz de aplicación: 1 interfaz RS485 opcional o 1 interfaz analógica (AD de 16 bits, compatible con entrada de señal de corriente de 4-20 mA y entrada de señal de tensión de 0-5 V), 1 fuente de alimentación de salida controlada (potencia nominal de 12 V/1 A, protección contra sobrecorriente integrada)

Interfaz de carga: 1 interfaz de carga de 12,6 V

Interfaz de depuración: 1 interfaz RS485 de depuración

Método de comunicación: 1 módulo de transmisión inalámbrica NB-IOT o 1 módulo 4G integrado

Tipo de antena: 1 NB-IOT o 4G omnidireccional de fibra de vidrio Antena de alta ganancia

Sensor externo: Se puede conectar a un caudalímetro (radar, caudalímetro Doppler ultrasónico), medidor de nivel de agua (radar, de presión, ultrasónico, etc.), sensor de calidad del agua (pH, conductividad, oxígeno disuelto, sólidos en suspensión, DQO, nitrógeno amoniaco, etc.) y otras combinaciones disponibles.

Indicador: 1 LED indicador de estado de funcionamiento.

Botón: 1 botón de encendido y apagado manual. En modo de bajo consumo, si necesita reiniciar el dispositivo, debe apagarlo durante al menos 120 s.

Protocolo de comunicación: Compatible con los protocolos AN-UNION, MODBUS-RTU, SL 651-2014, HJ 212-2017, etc.

Método de carga: El terminal está equipado con una batería de litio estándar y se puede cargar con el cargador de fábrica.

Consumo de energía: Corriente en espera: <0,3 mA; corriente promedio para la carga de la comunicación: <15 mA, sin incluir la corriente consumida por el dispositivo externo. Sensores

Modo de funcionamiento:

1. Modo de funcionamiento continuo: El dispositivo siempre está encendido y funciona de forma continua. Se puede configurar un ciclo de carga de datos (de 1 a 65535 minutos).

2. Modo de funcionamiento de bajo consumo: El equipo funciona de forma intermitente y se puede configurar el ciclo de carga de datos (de 5 a 65535 minutos).

Función de gestión remota: Admite configuración remota de parámetros y actualización remota del programa.

Actualización local: Actualización por puerto serie.

Método de configuración local: Admite configuración por Bluetooth y puerto serie.

Forma general: Cilíndrica, diseñada para ahorrar espacio en instalaciones subterráneas y facilitar la carga y descarga. Equipada con un asa de acero inoxidable para facilitar su extracción con una sola mano.

Dimensiones: Φ160 mm x H250 mm.

Material de la carcasa: Grosor de la pared ≥5 mm, acero inoxidable 304 (el acero inoxidable 316L se puede personalizar).

Peso: 6,7 kg.

Nivel de protección de la carcasa: IP68.

Nivel de resistencia a la corrosión: Nivel 10.

Nivel de protección contra explosiones: Ex ia IIC T6 Ga.

Método de instalación: Montaje en pared.

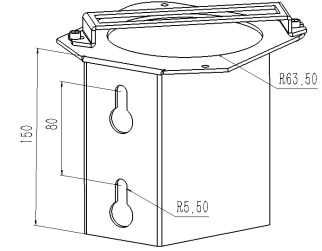

4、Sistema de recolección de agua de la red de drenaje subterráneo Soporte de montaje

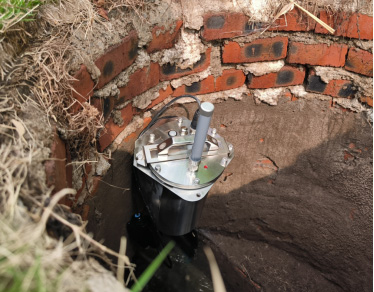

5、Sistema de recolección de agua de la red de drenaje subterráneo Diagrama de efectos de instalación
