Medidor de humedad del perfil del suelo

1、Medidor de humedad del perfil del suelo Introducción del producto

Medidor de humedad del perfil del suelo se utiliza para medir el contenido volumétrico de humedad y la conductividad del suelo en el perfil. Existen diversas opciones para medir la profundidad del perfil.El sensor tubular de suelo se utiliza para monitorizar la temperatura, la humedad y la conductividad del perfil del suelo.Integra la temperatura, la humedad y la conductividad del suelo y se utiliza ampliamente en invernaderos inteligentes, huertos inteligentes, sistemas de riego inteligente y otras áreas de ingeniería agrícola.

2、Medidor de humedad del perfil del suelo Parámetros del producto

Tiempo de arranque del sensor: 60 s

Tensión de alimentación del sensor: 12 V CC

Corriente de alimentación del sensor: 22 mA

Consumo de energía del sensor: 0,26 W

Método de comunicación: Protocolo Modbus RTU 485

Parámetros de medición: Se pueden medir 4 capas simultáneamente (el número de capas se puede personalizar si el número es inferior a 10).

Principio de medición: Se establece un modelo matemático midiendo la constante dieléctrica del suelo, y se diseña un electrodo de medición en espiral para medir los datos de contenido de humedad del volumen del suelo.

3、Medidor de humedad del perfil del suelo Ventajas y características

★Un solo sensor de tubo de suelo puede medir parámetros del suelo a múltiples profundidades simultáneamente, y la profundidad de monitoreo se puede personalizar (menos de 1 m).

★El sensor adopta un diseño de bajo consumo, con un consumo de energía de tan solo 0,26 W, ideal para monitoreo remoto a largo plazo en campo.

★Cada capa del sensor puede medir de forma independiente los parámetros de temperatura, humedad y conductividad.

★La carcasa del sensor está fabricada con material de PC importado, de alta resistencia, resistente a la corrosión y libre de contaminación ambiental.

★El sensor tiene una clasificación de impermeabilidad IP67 y es compatible con monitoreos externos a largo plazo.

★El sensor mide la humedad promedio en un área específica, lo que compensa la limitación de la medición de un solo punto.

★El sensor adopta un electrodo de medición en espiral de diseño propio para mejorar el contacto entre el sensor y el suelo y evitar errores de medición causados por espacios de aire.

4、Medidor de humedad del perfil del suelo Precauciones de uso

a.El sensor debe usarse estrictamente de acuerdo con las instrucciones de instalación y uso.

b.Cuando varios sensores funcionen simultáneamente, deben estar separados por más de 3 metros.

c.Debido a las limitaciones del principio de medición del sensor, no debe haber cables electromagnéticos ni interferencias de radiación magnética intensa en un radio de 3 metros desde el centro del punto de medición para evitar errores significativos y daños en la medición.

d.El entorno de instalación del sensor debe cumplir con su rango de medición para evitar irregularidades como sobrepasar el rango.

e.El sensor debe instalarse lejos de entornos con ácidos y álcalis fuertes, aceites pesados y metales pesados.

f.El sensor es un sensor de medición de suelo.Está prohibido utilizarlo para medir otras sustancias.

g.El entorno de instalación del sensor no debe estar sujeto a vibraciones fuertes.

h.El sensor no debe someterse a fuerzas externas excesivas.

i.Está prohibido desmontarlo.El desmontaje no autorizado se considera no conforme y no se proporcionará ningún servicio en el futuro.

5、Medidor de humedad del perfil del suelo Método de instalación

Método de perforación:

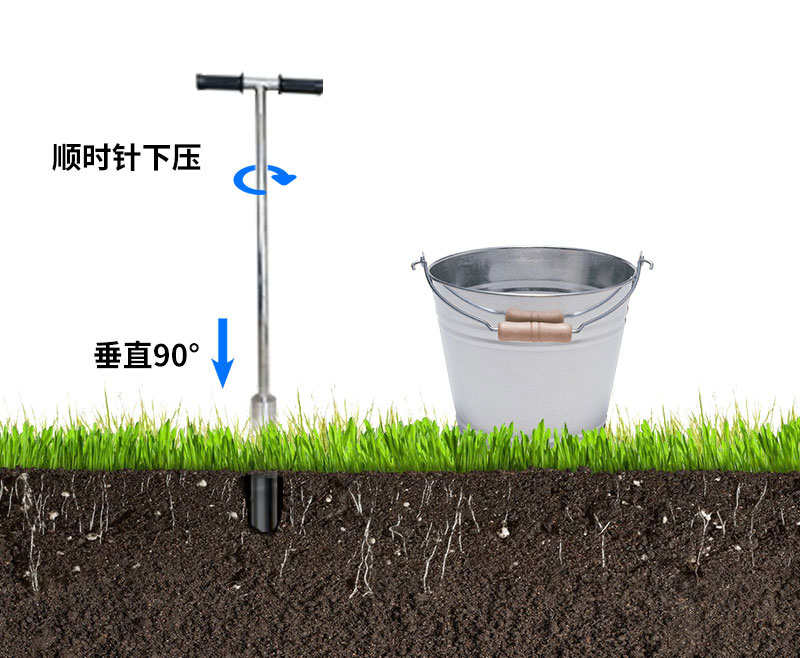

1.Tome la broca, el mango y la varilla de soporte.Una vez finalizado, coloque el taladro verticalmente sobre el suelo, sujete firmemente el mango con ambas manos, presione en sentido horario y gire lentamente.(Nota: No aplique demasiada fuerza y asegúrese de girar lentamente varias vueltas para evitar que la broca se desvíe y golpee el agujero de forma torcida).

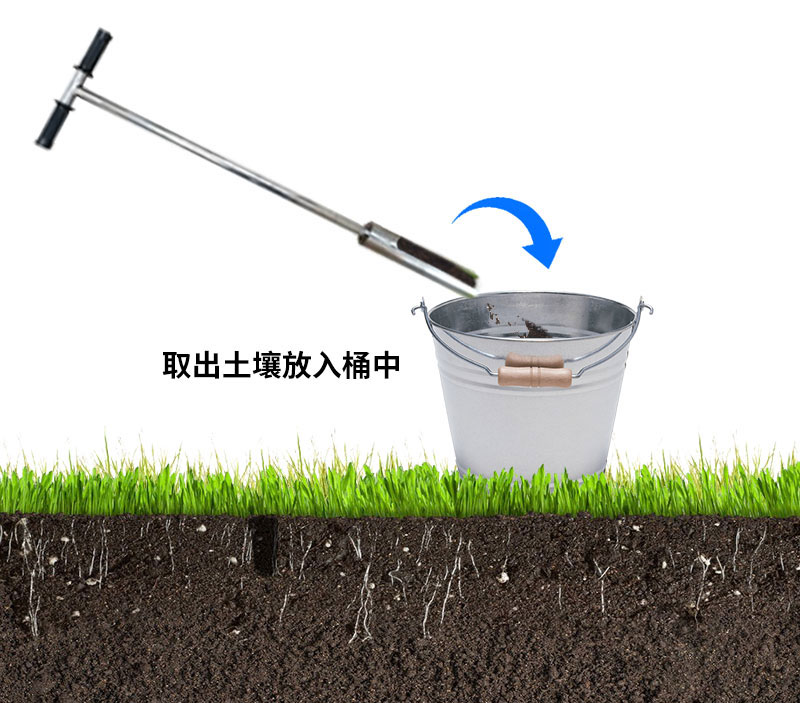

2.Saque la barrena del hoyo, colóquela en un recipiente y, con las herramientas, recoja la tierra perforada para mezclarla con el lodo.(Nota: La primera tierra perforada no se recoge por tener demasiadas impurezas).

3.Repita la perforación y la extracción de tierra mencionadas anteriormente, e intente introducir suavemente el sensor en el agujero (sin forzar el dispositivo hasta que toque el fondo) para comprobar si la profundidad del agujero es la adecuada.Si hay un atasco, utilice el taladro de extracción de tierra para corregirlo y asegurar que el sensor se inserte y retire sin problemas.La perforación estará completa hasta que la profundidad del agujero esté alineada con la posición de instalación marcada por el sensor (línea de escala cero).

4.Retire las impurezas, piedras, raíces y bloques de tierra que no se disuelvan fácilmente en la maceta.Frote la tierra finamente para formar lodo.

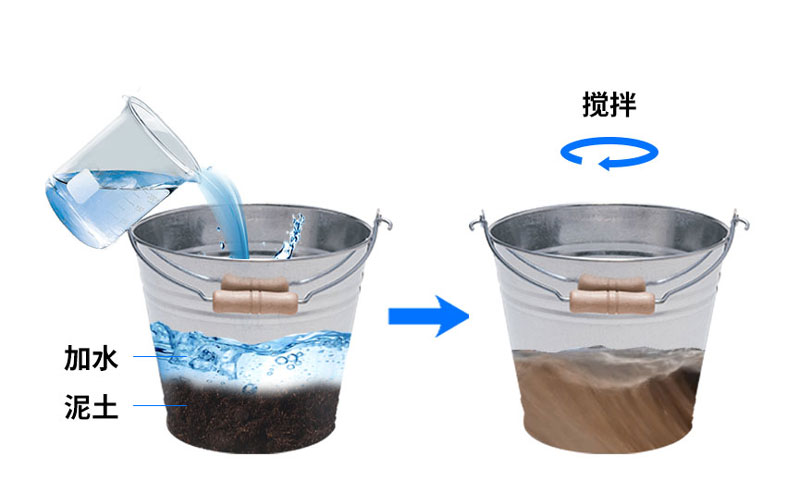

5.Vierta una cantidad adecuada de agua y remueva bien hasta que se vuelva viscoso; el lodo franco generalmente no es más espeso que la pasta de sésamo.

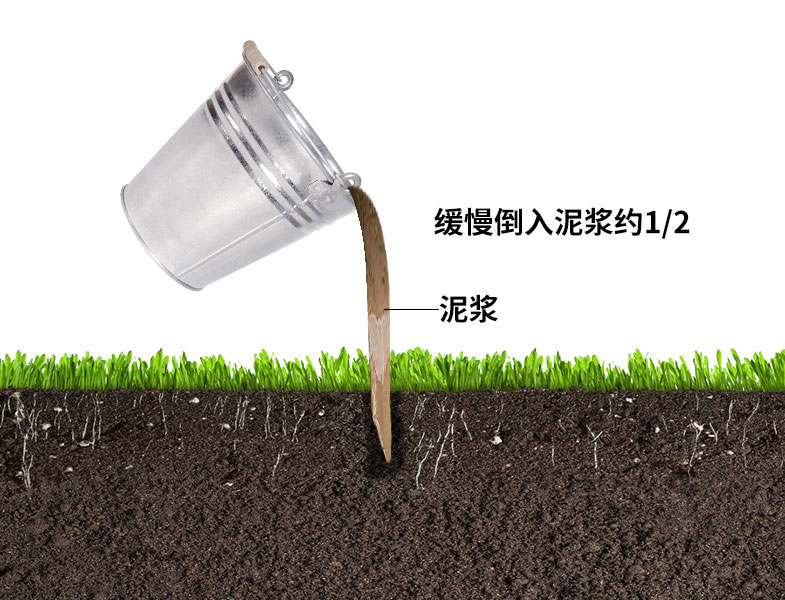

6.Vierta lentamente el lodo en el agujero, aproximadamente la mitad del agujero; la cantidad se puede aumentar o disminuir según sea necesario en función de las condiciones reales.

7.Introduzca lentamente el sensor en el orificio, gírelo en sentido horario y presiónelo.Una velocidad demasiado rápida podría impedir la descarga completa de las burbujas.(Nota: No tire del sensor hacia arriba durante el proceso de giro y presión para evitar que el gas vuelva a ser absorbido por el orificio).

8.Una vez instalado el sensor a la profundidad correcta, se desbordará un poco de lodo alrededor del dispositivo y se completará la lechada.En este punto, la profundidad de instalación del sensor estará al ras del orificio.(Nota: Retire el exceso de lodo a 3 cm del sensor para evitar que la aglomeración afecte la infiltración de agua).

Método de enterramiento: Utilice un pico para cavar un hoyo profundo y enterrarlo con lodo.Consulte el método de perforación para obtener más detalles.
