Sistema de Monitoreo de Calidad del Agua para Agua Potable

1、Sistema de Monitoreo de Calidad del Agua para Agua Potable Introducción del producto

Sistema de Monitoreo de Calidad del Agua para Agua Potable se utiliza para detectar la calidad del agua potable, que puede monitorear la temperatura del agua, la conductividad eléctrica, el pH, la turbidez.

1.1 Descripción general

La estación de calidad de suministro de agua GSZ04 es un sistema integral de recopilación, visualización y análisis de sensores basado en la tecnología del Internet de las Cosas (IoT). Es un microsistema de monitoreo de la calidad del suministro de agua, compuesto por una unidad de extracción de flujo constante, una unidad de análisis y prueba, una unidad de control del sistema y una unidad de comunicación remota, entre otras funciones. Incluye suministro de energía, protección contra rayos, comunicación en red y otras funciones.

1.2 Posicionamiento del producto

GSZ04: Este equipo se utiliza en terminales de suministro de agua con presiones de tubería inferiores a 0,3 MPa. Se utiliza ampliamente en plantas de agua urbanas y rurales, tuberías de transmisión de agua corriente, suministro secundario de agua corriente, terminales de usuario, piscinas cubiertas, grandes equipos de purificación de agua, agua potable directa y otros sistemas de monitoreo en línea de la calidad del agua. Es un equipo de análisis en línea indispensable en los campos del control de procesos de producción de plantas de agua, la conservación y gestión del agua, y la supervisión sanitaria.

1.3 Funciones y características

Red GPRS 4G

Compatible con red RJ45 extendida

Compatible con transmisión remota de sensores extendida

Compatible con pantalla LED de control táctil de 7 pulgadas

Compatible con pantalla Android extendida y almacenamiento

La pantalla Android extendida admite almacenamiento de datos 2G y exportación de datos USB

Compatible con una estación esclava con protocolo RS485 Modbus-RTU

Compatible con expansión de sensores RS485 Modbus-RTU multicanal

Compatible con plataformas de visualización, almacenamiento y análisis de datos IoT

La plataforma admite enlaces cortos TCP, protocolos HTTP y otros protocolos de reenvío de datos

2、Sistema de Monitoreo de Calidad del Agua para Agua Potable Composición

2.1 Unidades de composición

El microsistema de monitoreo de la calidad del suministro de agua consta de una fuente de alimentación, una unidad de análisis y prueba, una unidad de visualización, una unidad de bombeo de agua, una unidad de comunicación remota y una unidad principal integrada.

2.1.1 Fuente de alimentación

Adaptador de corriente CA 220 a CC 12 V/3 A.

2.1.2 Unidad de análisis y prueba

La unidad de análisis y prueba se compone principalmente de sensores de temperatura, conductividad, pH y turbidez del agua, que se fijan a la celda de flujo mediante roscas o conexiones herméticas. Los principales parámetros de los sensores son los siguientes:

Parámetros técnicos

Nota: El sensor no puede instalarse boca abajo ni horizontalmente, y debe instalarse en un ángulo de al menos 15 grados.

El entorno de funcionamiento de los sensores de calidad del agua mencionados es de 0 a 50 °C, <0,3 Mpa.

2.1.3 Unidad de visualización

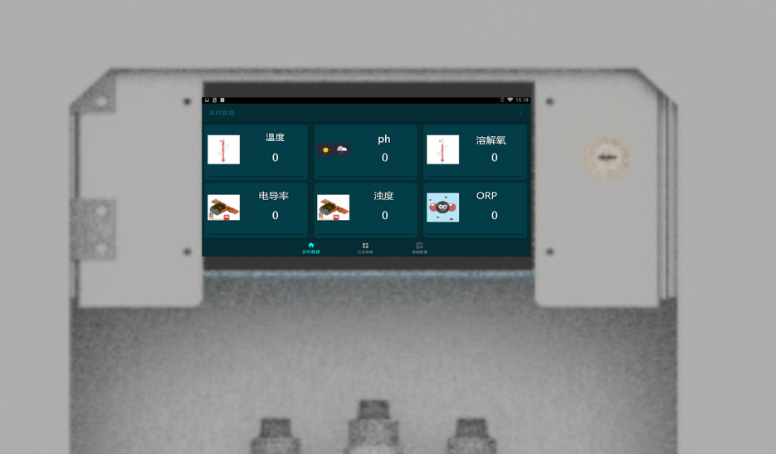

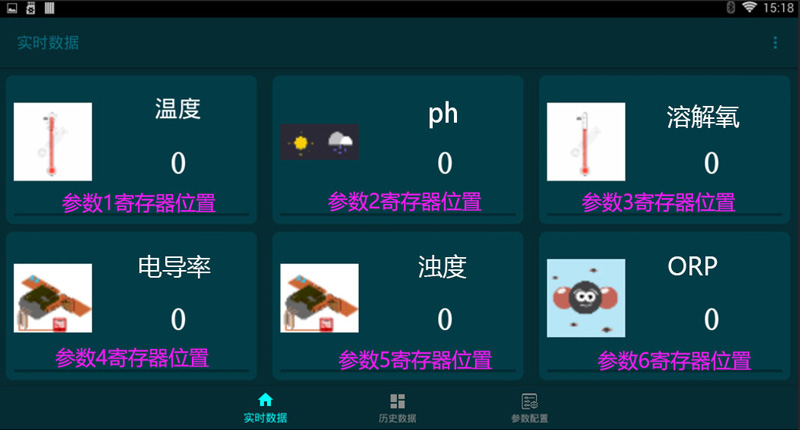

El monitor multiparamétrico se instala en la puerta del armario para la recopilación, el análisis, la visualización, la comunicación y el almacenamiento de datos.

Versión de Android: 4.4.2 · CPU: Cortex™-A7 de cuatro núcleos · RAM/ROM: 512 MB/4 GB · Pantalla: Pantalla táctil capacitiva de 7 pulgadas · Alimentación: 12 V/1 A · Admite expansión mediante memoria USB y tarjeta de memoria

2.1.4 Comunicación remota

Interfaz RS485. Protocolo de comunicación MODBUS-RTU. Dirección de fábrica del dispositivo: 6 decimales. Admite código de función 03 para leer datos.

Ordenar

2.1.5 Unidad principal de la caja de equipo

3、Sistema de Monitoreo de Calidad del Agua para Agua Potable Tamaño del producto

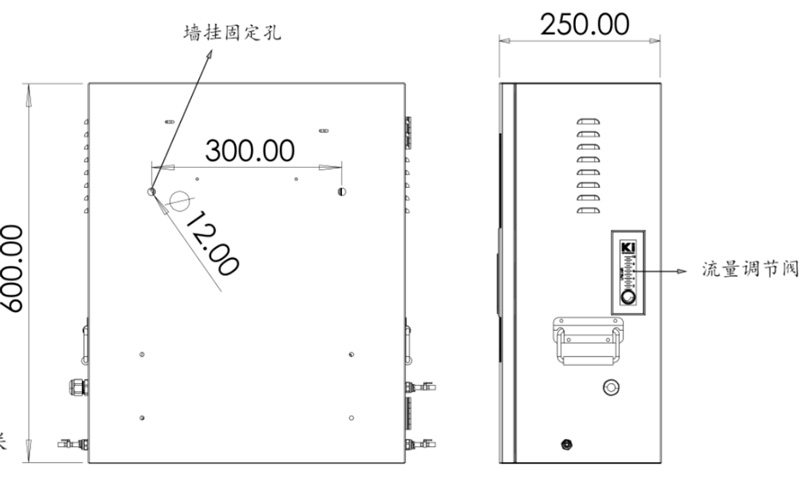

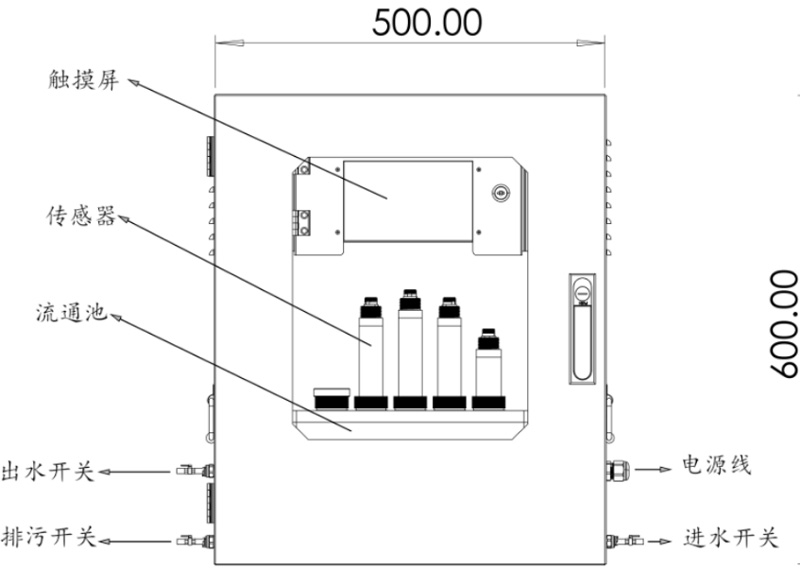

Sistema de Monitoreo de Calidad del Agua para Agua Potable Vista frontal

Sistema de Monitoreo de Calidad del Agua para Agua Potable Vista lateral

4、Sistema de Monitoreo de Calidad del Agua para Agua Potable Instalación de equipos

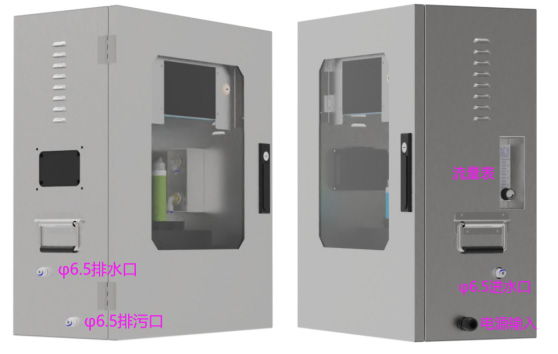

Imagen general del equipo

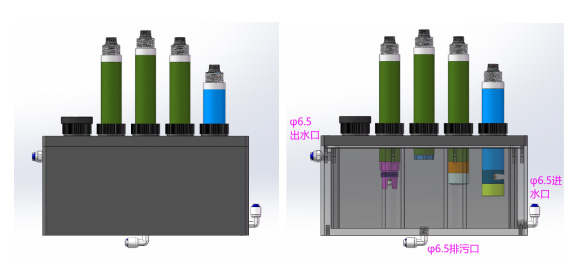

Diagrama esquemático de la unidad de medida interna

5、Sistema de Monitoreo de Calidad del Agua para Agua Potable Mantenimiento

Al utilizarlo por primera vez o al reutilizarlo tras un largo periodo de inactividad,

el bulbo sensible al pH y la unión del líquido de referencia deben sumergirse en una solución de KCI de 3,3 mol/L durante más de 2 horas.

Al usarlo, lávelo con agua desionizada (o destilada) y séquelo para evitar la entrada de impurezas en el líquido medido. Introduzca 1/3 del sensor en el líquido medido. El terminal debe mantenerse limpio y seco. Cuando no se utilice el sensor, límpielo e introdúzcalo en una funda protectora con una solución de KCI de 3,3 mol/L, o en un recipiente con dicha solución. Compruebe que el terminal esté seco. Si presenta alguna mancha, límpiela con alcohol anhidro y continúe usándolo después de secarlo. Evite sumergir el sensor en agua desionizada, soluciones proteínicas, soluciones ácidas y alcalinas fuertes, y soluciones ácidas de fluoruro durante periodos prolongados, y evite el contacto con grasa de silicona. La membrana de vidrio del sensor, tras un uso prolongado, puede volverse translúcida o acumular sedimentos. En ese caso, se puede lavar con ácido clorhídrico diluido y enjuagar con agua. Si el sensor se utiliza durante un tiempo prolongado y se producen errores de medición, se puede calibrar y corregir con el instrumento. Si se utilizan los métodos anteriores para el mantenimiento y el servicio del sensor y aún así no se puede calibrar ni medir, significa que el sensor ha fallado. Reemplace el sensor.

Los electrodos de conductividad convencionales deben limpiarse y calibrarse periódicamente. El ciclo de mantenimiento lo determina el cliente según sus propias condiciones de trabajo. Método de limpieza de los electrodos convencionales: utilice un cepillo suave para retirar los accesorios (tenga cuidado de no rayar la superficie del electrodo), luego limpie con agua destilada y realice la calibración.

El bulbo sensible a ORP y la unión del líquido de referencia deben sumergirse en una solución de KCl de 3,3 mol/L durante más de 2 horas.

Al utilizarlo, lávelo y séquelo con agua desionizada (o destilada) para evitar la entrada de impurezas en el líquido medido. Introduzca 1/3 del sensor en el líquido medido. La parte terminal debe mantenerse limpia y seca. Limpie el sensor cuando no esté en uso e introdúzcalo en una funda protectora con una solución de KCl de 3,3 mol/L o en un recipiente con dicha solución. Compruebe que la terminal esté seca. Si presenta alguna mancha, límpiela con alcohol anhidro y continúe usándolo después de que se seque. Evite sumergir el sensor en agua desionizada, soluciones proteínicas, soluciones ácidas y alcalinas fuertes, o soluciones ácidas de fluoruro durante periodos prolongados, y evite el contacto con grasa de silicona. Si la lámina de platino del electrodo se mancha con grasa, límpiela suavemente con un algodón absorbente humedecido en acetona o alcohol. Si la mancha es una sustancia inorgánica insoluble, frote con ácido clorhídrico al 30-50%. También se puede limpiar una vez al día con papel higiénico limpio de alta calidad. Si el sensor se ha utilizado durante un tiempo prolongado y se producen errores de medición, se puede calibrar y corregir con el instrumento. Si se utilizan los métodos anteriores para el mantenimiento del sensor, este no se puede calibrar ni medir, lo que indica que ha fallado. Reemplace el sensor.

Superficie externa del sensor de oxígeno disuelto: Enjuague la superficie exterior del sensor con agua limpia. Si aún queda suciedad, límpiela con un paño suave y húmedo. Para suciedad persistente, puede agregar un poco de detergente doméstico al agua para limpiarla. Superficie del cabezal de la membrana fluorescente: Si hay suciedad en la superficie del cabezal de la membrana fluorescente, enjuáguela con agua limpia o límpiela suavemente con un paño suave. Preste atención a la fuerza al limpiar para evitar rayar el área de medición y afectar la precisión de la medición. Evite que la superficie interior de la membrana fluorescente se exponga a la luz solar o a una luz intensa. No toque la membrana fluorescente con las manos ni con objetos afilados. Evite que se formen burbujas en la superficie de la membrana fluorescente durante su uso.

Mantenimiento del sensor de turbidez: Si necesita limpiar el sensor, puede hacerlo con agua tibia y una cantidad adecuada de detergente.

Nota: Evite las vibraciones fuertes que podrían dañar el cristal transparente del anillo frontal y no lo raye con productos duros.
