Sensor de turbidez en línea

1．Sensor de turbidez en línea Principio de funcionamiento

Sensor de turbidez en línea para la medición de turbidez en línea es un instrumento analítico en línea para la medición continua de la concentración de partículas suspendidas.El sensor de turbidez en línea determina la concentración de partículas en un líquido midiendo la dispersión de la luz. Utiliza una fuente de luz para iluminar el líquido y mide la intensidad de la luz dispersa en diferentes ángulos. Este sensor utiliza el método de dispersión de luz en un ángulo de 90°, procesa linealmente los valores obtenidos y genera el valor de turbidez tras un algoritmo de compensación de temperatura.

2．Sensor de turbidez en línea Parámetros técnicos

3．Sensor de turbidez en línea Dimensiones/Instalación

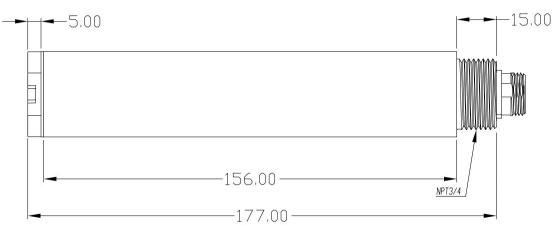

1.Sensor de turbidez en línea Dimensiones

2.Diagrama de cableado

El cable es un cable blindado de 5 hilos:

Cable rojo: línea de alimentación
Cable negro: línea de tierra
Cable verde: 485A
Cable blanco: 485B

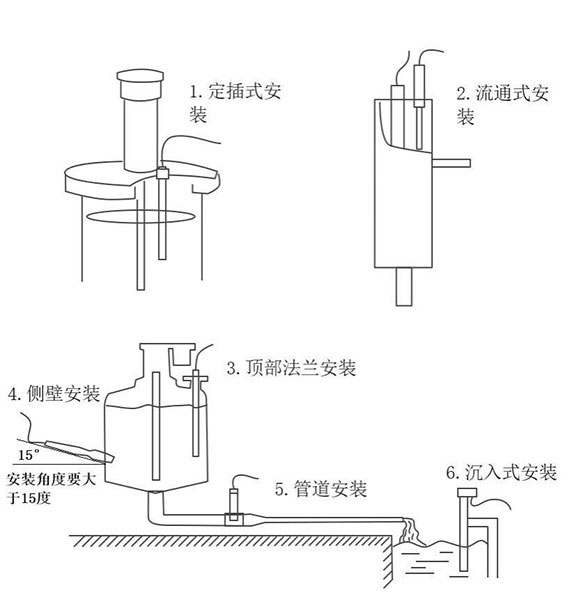

3.Sensor de turbidez en línea Instalar

Nota: El sensor no puede instalarse boca abajo ni horizontalmente, y debe instalarse en un ángulo mínimo de 15 grados. El puerto de prueba no tocará la pared del contenedor a menos de 5 cm a la izquierda y a la derecha, ni a menos de 10 cm por debajo.

4．Sensor de turbidez en línea Mantenimiento y cuidado

Mantenimiento del sensor:

Si necesita limpiar el sensor, utilice agua tibia y una cantidad adecuada de detergente.

Nota:

Evite vibraciones fuertes que puedan dañar el cristal transparente frontal del anillo y no lo raye con productos duros.

5．Sensor de turbidez en línea Calibración del usuario

El sensor sale de fábrica con una calibración rigurosa y, por lo general, no requiere calibración del usuario. Si ya se realizó la calibración, puede ejecutar el comando de restablecimiento de fábrica para restaurarla.

5.1 Calibración del punto cero

Coloque el sensor en un recipiente opaco, utilice agua destilada o purificada como solución. Asegúrese de que el puerto de prueba del sensor no toque la pared del recipiente en un radio de 5 cm a la izquierda y a la derecha, ni 10 cm por debajo. Espere 30 segundos a que el valor se estabilice y realice la calibración del punto cero según el comando de comunicación.

5.2 Calibración de la pendiente

Coloque el sensor en un recipiente opaco, utilice una solución con turbidez conocida (el valor de turbidez debe ser superior al 20 % del rango). Asegúrese de que el puerto de prueba del sensor no toque la pared del recipiente en un radio de 5 cm a la izquierda y a la derecha, ni 10 cm por debajo. Espere 30 segundos a que el valor se estabilice y realice la calibración de la pendiente según el comando de comunicación.
