Sensor de oxígeno disuelto

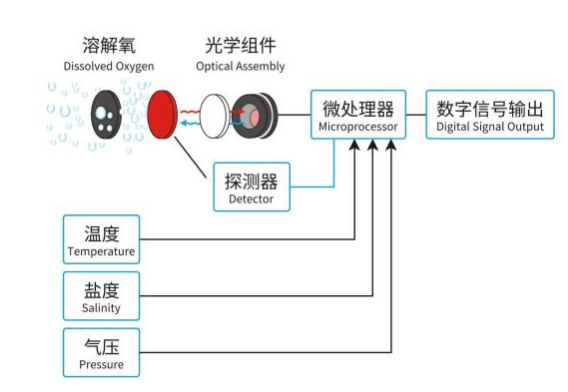

1．Sensor de oxígeno disuelto Principio de funcionamiento

Sensor de oxígeno disuelto es un sensor de oxígeno disuelto confiable y de alta precisión para una variedad de aplicaciones de agua y aguas residuales.El sensor de fluorescencia se basa en el principio de extinción de la fluorescencia excitada por sustancias físicas específicas. Cuando la luz de excitación incide sobre el material fluorescente en la superficie del cabezal de la membrana fluorescente, este se excita y emite fluorescencia. El tiempo de extinción de la fluorescencia se ve afectado por la concentración de moléculas de oxígeno en la superficie del cabezal de la membrana fluorescente. Esta concentración se puede calcular detectando la vida útil luminosa de la fluorescencia, y el valor final se puede obtener tras la compensación de temperatura, presión atmosférica y salinidad.

2．Sensor de oxígeno disuelto Parámetros técnicos

3．Sensor de oxígeno disuelto Dimensiones/Instalación

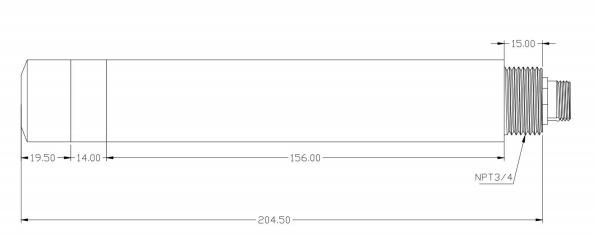

1.Sensor de oxígeno disuelto Dimensiones

2.Sensor de oxígeno disuelto Diagrama de cableado

El cable es un cable blindado de 4 hilos:

Cable rojo: cable de alimentación

Cable azul: cable de tierra (GND)
Cable verde: 485B

Cable amarillo: 485A

Debido a los diferentes lotes de producción, el color del cable puede variar ligeramente. Consulte la serigrafía del cable para obtener más información.

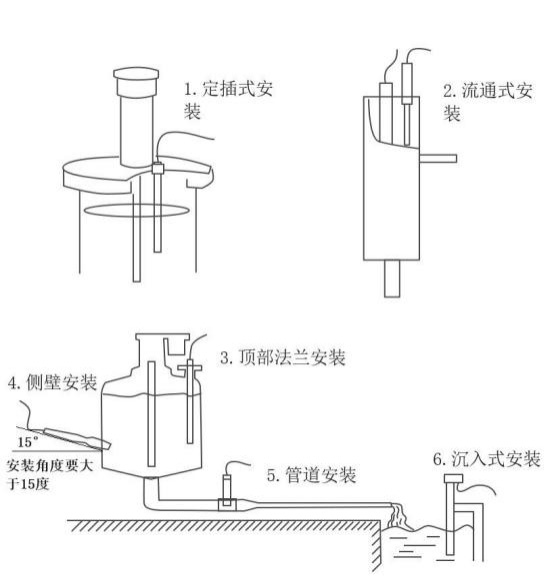

3.Sensor de oxígeno disuelto Instalar

Antes de encender, se debe verificar cuidadosamente la secuencia de cableado para evitar pérdidas innecesarias debido a errores de cableado y los puntos de cableado deben ser impermeabilizados.

4．Sensor de oxígeno disuelto Mantenimiento y cuidado

1) Superficie exterior del sensor: Enjuague la superficie exterior del sensor con agua limpia. Si aún queda suciedad, límpiela con un paño suave y húmedo. Para suciedad difícil de eliminar, puede añadir un poco de detergente doméstico al agua para limpiarla.

2) Superficie del cabezal de la membrana fluorescente: Si hay suciedad en la superficie del cabezal de la membrana fluorescente, enjuáguela con agua limpia o límpiela suavemente con un paño suave. Preste atención a la fuerza al limpiar para evitar rayar el área de medición y afectar la precisión de la misma.

3) Si el valor de la medición es demasiado alto o demasiado bajo, limpie el cabezal de la membrana fluorescente y agítelo durante la medición para evitar que se adhieran objetos extraños a su superficie.

5．Sensor de oxígeno disuelto Calibración del sensor

5.1 Calibración del punto cero

Agregue 5 g de sulfito de sodio a 95 ml de agua y remueva uniformemente. Coloque el sensor en la solución. Después de que el valor se estabilice durante 3 minutos, realice la calibración del punto cero según las instrucciones.

5.2 Calibración de la pendiente

Sumerja el sensor en agua saturada de aire. Después de que el valor se estabilice durante aproximadamente 3 minutos, realice la calibración de la pendiente. Realice la calibración del punto cero según las instrucciones.

5.3 Precauciones

Evite la exposición de la superficie interior de la película fluorescente a la luz solar o a una luz intensa. No toque la película fluorescente con las manos ni con objetos afilados.

Evite la formación de burbujas en la superficie de la película fluorescente durante su uso.
