Sensor de sólidos suspendidos

1．Sensor de sólidos suspendidos Descripción del entorno de aplicación

Sensor de sólidos suspendidos es un instrumento utilizado para medir la concentración de sólidos suspendidos o partículas sólidas en un cuerpo de agua o líquido.Utiliza las características de dispersión o absorción de la luz para medir la concentración de sólidos en suspensión en el agua.Con alta sensibilidad, respuesta rápida y capacidad de monitoreo en tiempo real, se utiliza ampliamente en el monitoreo de la calidad del agua y el tratamiento de aguas residuales.

Salida de señal: RS485 (MODBUS-RTU).Fuente de luz LED infrarroja, alta capacidad antiinterferente.

Tecnología de aislamiento de señal interna, alta capacidad antiinterferente.

Buena reproducibilidad, estabilidad térmica, baja deriva, tamaño compacto, alta velocidad de respuesta.

Instalación sencilla, rosca de tubería 3/4NPT, fácil de instalar sumergido o en tuberías y tanques, rendimiento estable y larga vida útil.

Estándar de impermeabilidad IP68.

2．Sensor de sólidos suspendidos Rendimiento técnico y especificaciones

1.Sensor de sólidos suspendidos Parámetros técnicos

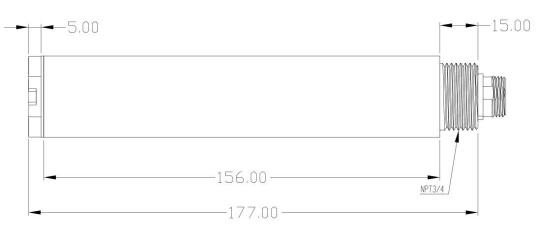

2.Sensor de sólidos suspendidos Dimensiones

El conector del sensor es un conector de aviación M12 con 5 pines.

3．Sensor de sólidos suspendidos Instalación y conexiones eléctricas

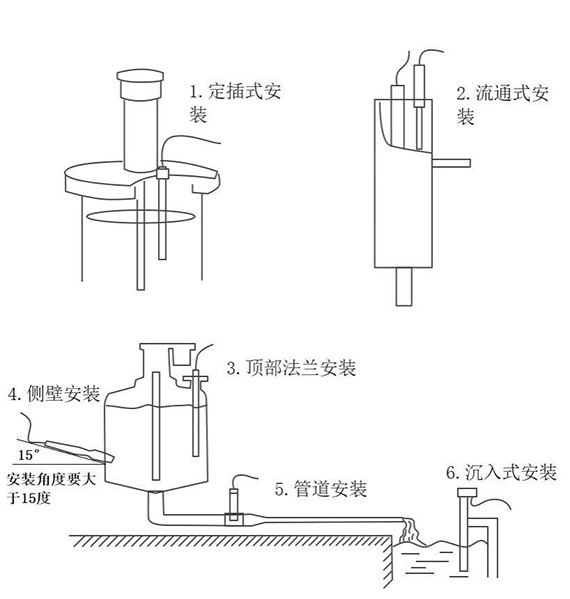

1.Sensor de sólidos suspendidos Instalar

Nota: El sensor no puede instalarse boca abajo ni horizontalmente, y debe instalarse en un ángulo de al menos 15 grados.

2.Instalación eléctrica de sensores suspendidos

El cable es un cable blindado de 5 hilos, y la secuencia de cableado se define de la siguiente manera:

Marrón: cable de alimentación (12~24 VCC); Negro: cable de tierra (GND);

Verde: 485B; Amarillo: 485A

Antes de encender, revise cuidadosamente la secuencia de cableado para evitar pérdidas innecesarias debido a errores de cableado.

4．Sensor de sólidos suspendidos Mantenimiento y cuidado

1.Uso y mantenimiento

La ventana de medición del sensor es un componente clave para garantizar el funcionamiento normal y la precisión de la medición.Su limpieza es crucial para garantizar la precisión y fiabilidad de la medición.

1.1 Método de mantenimiento

1.Limpieza regular: La ventana de medición debe limpiarse periódicamente para eliminar la suciedad, los sedimentos y otras impurezas adheridas a la superficie.La frecuencia de limpieza depende del entorno de medición, pero generalmente se recomienda limpiarla a diario o semanalmente.

2.Uso de detergente suave: Al limpiar, utilice un detergente suave y evite los detergentes que contengan abrasivos o componentes ácidos o alcalinos para evitar dañar la superficie de la ventana de medición.

3.Paño o esponja suave: Durante la limpieza, limpie suavemente la superficie de la ventana de medición con un paño o esponja suave para evitar rayones o desgaste.

4.Evite el contacto directo: Evite el contacto directo de las manos con la superficie de la ventana de medición durante la limpieza para reducir la contaminación por huellas dactilares y grasa.

5.Enjuague: Después de limpiar, enjuague bien la ventana de medición con agua limpia para eliminar los residuos de detergente y suciedad.

6.Secado: Después de limpiar, limpie suavemente la superficie de la ventana de medición con un paño suave y seco para eliminar las manchas de agua y asegurar un secado completo.

7.Inspección periódica: Compruebe periódicamente si la superficie de la ventana de medición presenta daños o desgaste para garantizar el correcto funcionamiento del sensor.

8.Evite la exposición a productos químicos y altas temperaturas: Evite exponer la ventana de medición a productos químicos nocivos o altas temperaturas para evitar daños o corrosión en su superficie.

Si el sensor se ha utilizado durante un tiempo prolongado y se producen errores de medición, puede calibrarlo y corregirlo con el instrumento.Si se utilizan los métodos anteriores para el mantenimiento y el servicio del sensor y aún no se puede calibrar ni medir, significa que el sensor ha fallado.Reemplace el sensor.

5．Sensor de sólidos suspendidos Notas

1.La ventana de medición contiene componentes de vidrio, por lo que se debe evitar rayar la superficie con objetos afilados o duros para evitar rayones y daños.

2.El interior contiene componentes ópticos sensibles y dispositivos electrónicos de precisión.Evite exponer el sensor a vibraciones o impactos fuertes para evitar que se desplacen o dañen las piezas ópticas y los dispositivos electrónicos.El dispositivo no requiere mantenimiento.

3.Cuando no esté en uso, utilice una funda protectora adecuada para proteger las piezas ópticas del polvo y los contaminantes.
