Medidor de concentración de lodos

1Medidor de concentración de lodos Descripción del entorno de aplicación

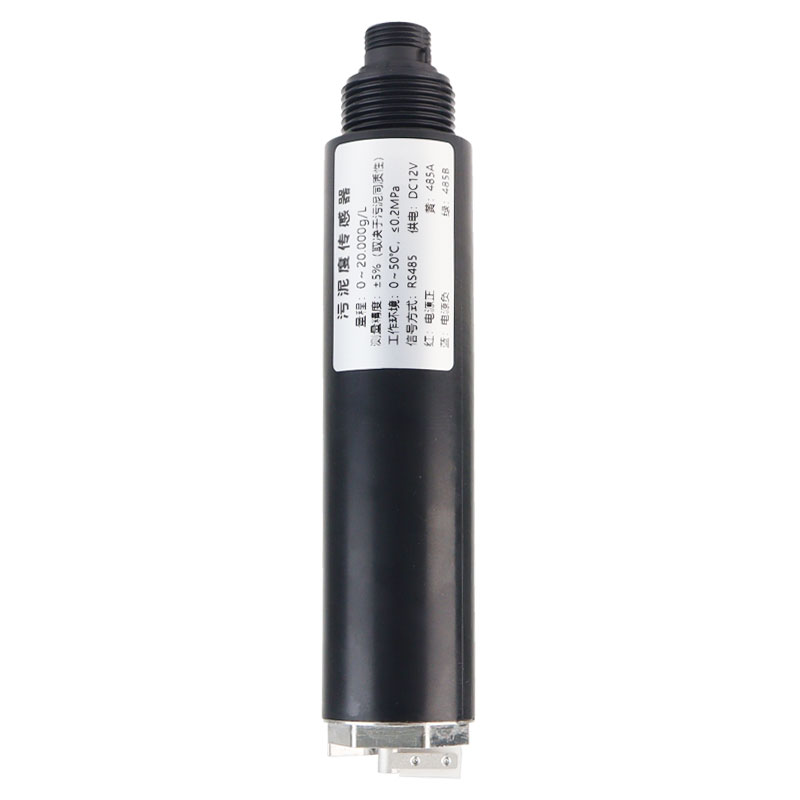

Medidor de concentración de lodos es un analizador en línea diseñado para medir la concentración de lodos en suspensión en el tratamiento de aguas residuales industriales o residuales.Utiliza las características de dispersión o absorción de la luz para medir la concentración de lodos en el agua. Con alta sensibilidad, respuesta rápida y capacidad de monitoreo en tiempo real, se utiliza ampliamente en el monitoreo de la calidad del agua y el tratamiento de aguas residuales.

Salida de señal: RS485 (MODBUS-RTU).

Fuente de luz LED infrarroja, alta capacidad antiinterferente.

Tecnología de aislamiento de señal interna, alta capacidad antiinterferente.

Buena reproducibilidad, estabilidad térmica, baja deriva, tamaño compacto, alta velocidad de respuesta.

Instalación sencilla, rosca de tubería 3/4NPT, fácil de instalar sumergido o en tuberías y tanques, rendimiento estable y larga vida útil.

Estándar de impermeabilidad IP68.

2Medidor de concentración de lodos Rendimiento técnico y especificaciones

1.Parámetros técnicos

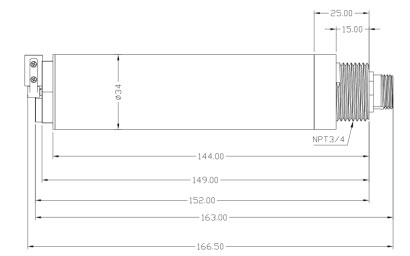

2.Medidor de concentración de lodos Dimensiones

El conector del sensor es un conector de aviación M12 con 5 pines.

3Medidor de concentración de lodos Instalación y conexiones eléctricas

1.Medidor de concentración de lodos Instalar

Requisitos de distancia de instalación: Mantener una distancia superior a 5 cm de la pared lateral y superior a 10 cm de la base.

2. Instalación eléctrica

El cable es un cable blindado de 4 hilos, y la secuencia de cableado es la siguiente:

Rojo: línea de alimentación (12~24 VCC)

Azul: línea de tierra (GND)

Verde: 485B

Amarillo: 485A

Antes de encender, revise cuidadosamente la secuencia de cableado para evitar pérdidas innecesarias debido a errores.

Nota: El color del cable puede variar ligeramente según el lote de producción; el color específico depende de la serigrafía del cable.

4Medidor de concentración de lodos Mantenimiento y cuidado

1. Uso y mantenimiento

La ventana de medición del sensor es un componente clave para garantizar el funcionamiento normal y la precisión de la medición. Su limpieza es crucial para garantizar la precisión y fiabilidad de la medición.

1.1 Método de mantenimiento

1. Limpieza regular: La ventana de medición debe limpiarse periódicamente para eliminar la suciedad, los sedimentos y otras impurezas adheridas a la superficie. La frecuencia de limpieza depende del entorno de medición, pero generalmente se recomienda limpiarla a diario o semanalmente.

2. Uso de detergente suave: Al limpiar, utilice un detergente suave y evite los detergentes que contengan abrasivos o componentes ácidos o alcalinos para evitar dañar la superficie de la ventana de medición.

3. Paño o esponja suave: Durante la limpieza, limpie suavemente la superficie de la ventana de medición con un paño o esponja suave para evitar rayones o desgaste.

4. Evite el contacto directo: Evite el contacto directo de las manos con la superficie de la ventana de medición durante la limpieza para reducir la contaminación por huellas dactilares y grasa.

5. Enjuague: Después de limpiar, enjuague bien la ventana de medición con agua limpia para eliminar los restos de detergente y la suciedad.

6. Secado: Después de limpiar, limpie suavemente la superficie de la ventana de medición con un paño suave y seco para eliminar las manchas de agua y asegurar un secado completo.

7. Inspección periódica: Revise periódicamente la superficie de la ventana de medición para detectar daños o desgaste y así garantizar el correcto funcionamiento del sensor.

8. Evite la exposición a productos químicos y a altas temperaturas: Evite exponer la ventana de medición a productos químicos nocivos o a altas temperaturas para evitar daños o corrosión en su superficie. Si el sensor se ha utilizado durante un tiempo prolongado y se producen errores de medición, puede calibrarlo y corregirlo con el instrumento. Si el sensor no se puede calibrar ni medir después de las instrucciones de mantenimiento y cuidado mencionadas, significa que ha fallado. Reemplácelo.

1.2 Precauciones

1. La ventana de medición contiene componentes de vidrio, por lo que evite rayar la superficie con objetos afilados o duros para evitar rayones y daños.

2. El interior contiene componentes ópticos sensibles y equipos electrónicos de precisión. Evite exponer el sensor a vibraciones o impactos fuertes para evitar que se desplace o dañe la parte óptica y el equipo electrónico. El dispositivo no requiere mantenimiento.

3. Cuando no esté en uso, utilice una funda protectora adecuada para proteger la parte óptica del polvo y los contaminantes.
