Sistema de oleaje

1、Sistema de oleaje Introducción del producto

Sistema de oleaje se utiliza para probar o monitorear boyas de laboratorio o de alta mar, barcos, etc. Los elementos de monitoreo incluyen olas de fluido libre, altura del nivel del agua, etc.El Sistema de oleaje utiliza un microprocesador de bajo consumo, un convertidor AD de alta precisión de 24 bits y tecnología de comunicación de larga distancia para equipar un sensor capacitivo de altura de ola. Este sensor ofrece buena linealidad, bajo consumo de energía, alta precisión de medición, larga distancia de transmisión, rendimiento estable y una sólida capacidad antiinterferencias. El sensor adopta una estructura integrada, fácil de instalar. La interfaz USB se alimenta directamente del puerto USB, sin necesidad de fuente de alimentación externa ni equipo de adquisición de datos, lo que facilita su instalación. Se utiliza principalmente para medir olas en fluidos libres, la altura del nivel del agua, etc. Puede utilizarse en modo de trabajo independiente (frecuencia máxima de muestreo de 1000 Hz) o en red RS485. El modo de red permite recopilar hasta 128 puntos de medición simultáneamente. Ejecute el software de adquisición del sensor para visualizar y guardar los datos de forma de onda en tiempo real en el ordenador. El software muestra, monitoriza y almacena la curva del proceso de medición, y los archivos de datos admiten los formatos TXT y EXCELL.

2、Sistema de oleaje Características del producto

Digitalización: Salida digital. No requiere ningún otro equipo de adquisición. La curva de altura y tiempo de las olas se puede visualizar al conectarlo a un ordenador.

Inteligencia: Listo para usar. Tras el encendido, el sensor se autodiagnostica y se autoconecta, y los parámetros se cargan automáticamente.

Alta precisión: Salida digital directa, sin pérdida de transmisión de señal ni errores de adquisición de señal. Conversor A/D de 24 bits. La precisión convencional del sistema es del 0,3 % y la ultraalta puede alcanzar el 0,15 %.

Conexión en red: Bus industrial universal 485, que facilita la creación de un sistema de medición de presión en red.

3、Sistema de oleaje Indicadores técnicos

Rango de medición: estándar 0~0,5 m (opcional y personalizable dentro de un rango de 0~2 m)

Precisión: ±0,2 % FS a temperatura normal

Resolución: 0,1 mm

Frecuencia de muestreo: 1000 Hz~0,1 Hz, múltiples velocidades opcionales

Tiempo de respuesta: ≤5 ms

Interfaz de datos: RS485, USB, conector de aviación de 4 núcleos (opcional)

Estabilidad a largo plazo: ≤±0,1 % FS/año

≤±0,1 % FS/año

Deriva de temperatura: <±0,03 % FS/℃

Alimentación: 4~9 V CC, corriente de trabajo <80 mA

Temperatura de trabajo: 0~55 ℃

Temperatura de almacenamiento: -50 ℃~+65 ℃

Modo práctico:

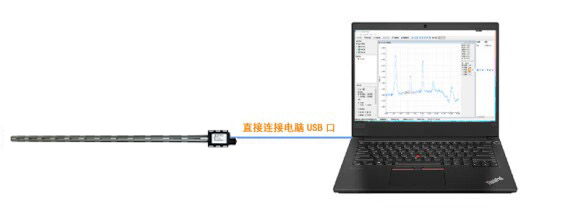

Cada sensor ocupa un puerto USB. Se pueden usar varios sensores con extensores USB, y cada computadora puede conectar 6 sensores. La ventaja de este modo es que la frecuencia de muestreo puede alcanzar los 1000 Hz y la frecuencia de muestreo de cada sensor se puede configurar de forma independiente.

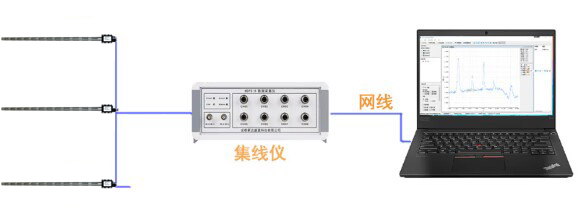

Modo de red: Se conectan varios sensores a un bus RS485, ocupando solo un puerto USB. La ventaja de este modo de funcionamiento es que ocupa menos recursos del puerto USB y dispone de más puntos de monitorización, pero la frecuencia de muestreo disminuye a medida que aumenta el número de sensores. El modo de funcionamiento más rápido es el de 128 sensores.

El software de adquisición del sistema de sensores es compatible con los sistemas operativos Windows XP SP2 y Windows 7/10, consume menos recursos del sistema, es fácil de usar e integra la visualización en tiempo real de las formas de onda de las mediciones del sensor, el almacenamiento de datos, la reproducción de datos de formas de onda, el análisis de datos y otras funciones. Los archivos de datos admiten el formato de texto TXT y la salida de archivos en formato EXCELL2003.
