Sensor de evaporación

1、Sensor de evaporación Principio de funcionamiento

Sensor de evaporación mide la evaporación calculando la variación de la superficie del agua en el plato de evaporación. Su estructura de doble capa evita errores de evaporación causados por la luz solar directa.El principio de medición de presión se aplica para medir la variación de peso del líquido en el plato de evaporación, y posteriormente se calcula la altura de la página para medir la cantidad de evaporación.Se adapta a la medición de la evaporación de la superficie del agua en diversos entornos y no se ve afectado por la congelación del líquido.Supera las deficiencias del uso del principio ultrasónico para medir la altura del nivel del líquido, como la medición imprecisa durante la congelación, la facilidad para dañar el sensor en ausencia de agua y la baja precisión de la medición.

2、Sensor de evaporación Ámbito de aplicación

El sensor de evaporación superficial del agua detecta los cambios en la evaporación superficial.Permite observar los patrones cambiantes de evaporación superficial en diferentes períodos de tiempo y es adecuado para la observación meteorológica, el cultivo de plantas y semillas, la agricultura y la silvicultura, los estudios geológicos, la investigación científica y otros campos.

Puede utilizarse junto con dispositivos de adición automática de agua, dispositivos de adquisición y transmisión de datos, etc., para monitorizar automáticamente el proceso de evaporación.También puede utilizarse junto con dispositivos de adquisición y almacenamiento de datos (registradores) para almacenar automáticamente los datos de evaporación.También puede utilizarse junto con sensores de lluvia, dispositivos de adquisición y transmisión de datos, etc., para la observación automática y la transmisión remota de los procesos de evaporación y lluvia.

3、Sensor de evaporación Características

1.Previene errores de evaporación causados por la luz solar directa, ofrece mayor precisión de medición que otros productos del mismo sector y una rápida respuesta.

2.Toda la máquina está fabricada en acero inoxidable 304, resistente a la corrosión y al óxido, con una estética atractiva que garantiza la vida útil del sensor.

3.El principio de medición de presión utiliza un sistema de pesaje de alta precisión para medir la variación de peso del líquido en el plato de evaporación, calcular el nivel del líquido y, por lo tanto, medir la cantidad de evaporación, lo que proporciona mayor precisión y proporciona datos más científicos.

4.Gracias a su diseño de doble capa de protección, el producto adopta un diseño de acero inoxidable de doble capa que aísla las interferencias externas y aumenta la precisión de los resultados de la medición.

5.Tras un corte de energía, los datos de salida siguen siendo correctos.

4、Sensor de evaporación Condiciones de trabajo y almacenamiento

Temperatura de trabajo: -40 a 85 °C

Humedad de trabajo: 0 a 100 % HR

Humedad de almacenamiento: <80 % (sin condensación)

5、Sensor de evaporación Parámetros técnicos

Tensión de alimentación: 12 V CC

Rango de medición: 0-190 mm

Precisión de la medición: ±1 %

Señal de salida: 485 Modbus-RTU

Tiempo de respuesta: 200 ms

Diámetro interior del cilindro: φ200 mm

Nivel de protección: IP66

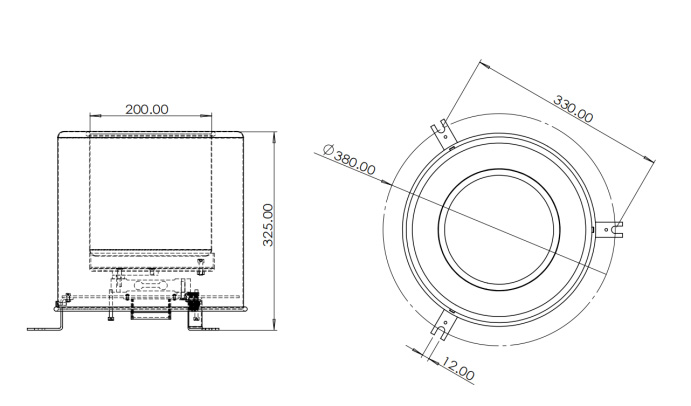

6、Sensor de evaporación Dimensiones del producto

7、Sensor de evaporación Guía de instalación

1.Notas sobre la selección de la ubicación de instalación

El equipo debe instalarse sobre una base de cemento, a una altura que no supere el nivel del suelo, para evitar que el agua de lluvia inunde el chasis y refluya hacia el equipo, lo que podría provocar cortocircuitos o fallos en la línea.

2.Pasos de instalación

Desembale el producto y coloque la carcasa, el revestimiento y la base sobre una superficie nivelada para su instalación.Los pasos de instalación son los siguientes:

A Retire el tornillo inferior

B Coloque el revestimiento sobre la bandeja de la base

C Cubra la carcasa sobre el chasis de la base

D Gire la carcasa para alinear los orificios de los pernos en la parte inferior con los de la bandeja de la base; luego, inserte los pernos y apriételos.

E Fije el equipo ensamblado sobre la base de cemento prefabricada.
