Medidor de caudal Doppler

1、Medidor de caudal Doppler Principio del producto

Medidor de caudal Doppler utiliza el efecto Doppler de las ondas sonoras que se propagan a través del fluido para medir el caudal, el caudal y el nivel del agua.En el campo de la acústica, cuando existe movimiento relativo entre la fuente sonora y el receptor (es decir, la sonda y el reflector), la frecuencia del eco cambia.Este cambio de frecuencia se denomina desplazamiento de frecuencia, o efecto Doppler.La frecuencia de la onda sonora aumenta al acercarse al observador y disminuye al alejarse.El medidor de caudal Doppler calcula la velocidad del flujo mediante el cambio de frecuencia.

2、Medidor de caudal Doppler Parámetros técnicos

1.Alimentación: CC 10-15 V

2.Corriente de trabajo: 80-180 mA 12 V

3.Frecuencia de la onda sonora: 2 MHz

4.Zona ciega: 6,5-7 cm (si el nivel del agua es inferior a la zona ciega, la precisión de la medición es baja)

5.Rango de caudal: 0 m ~ +6 m/s

6.Precisión: ±1,0 % ±1 cm/s

7.Nivel del agua: Rango: 0,03 m ~ 5 m (configurable hasta 10 m), Precisión: 0,3 % ±0,5 cm

8.Temperatura del agua: Rango: -10 °C ~ 60 °C, Precisión: ±1 °C

9.Rango de caudal instantáneo: 0 ~ 99,99 m³/s

10.Rango de caudal acumulado: 0,1 m³ ～ 999999 m³

3、Medidor de caudal Doppler Instrucciones de instalación

La instalación normal garantiza que el sensor esté 20 cm por debajo del nivel más bajo del agua para evitar la exposición al agua.

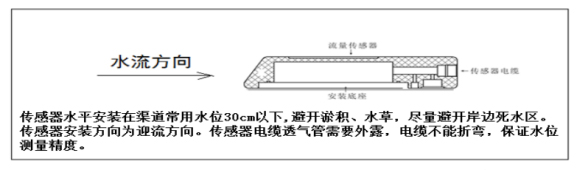

Instrucciones de instalación del sensor:

4、Medidor de caudal Doppler Notas

1.El sensor debe evitar la presencia de limo, piedras y otros objetos.Se debe instalar una rejilla en lugares con abundante vegetación acuática para evitar que se enrede.

2.La dirección de instalación del sensor: la superficie emisora debe instalarse en la dirección del flujo.

3.El sensor tiene un punto ciego de ondas sonoras; asegúrese de que se encuentre a menos de 20 cm bajo el agua (si el sensor queda parcialmente sumergido o bloqueado por lodo, podrían aparecer datos falsos; la probabilidad es muy baja; generalmente, los datos mostrarán valores altos, como más de 2 metros/segundo).Se recomienda utilizar el sensor con personal de desarrollo secundario que pueda proteger el caudal elevado del nivel del agua; en aplicaciones reales, si el caudal no es tan alto, se puede proteger directamente un caudal superior a 2 metros).

4.El respiradero del cable no es fácil de dañar, lo que afecta la medición del nivel del agua.

5.Asegúrese de que la señal y la alimentación estén bien protegidas contra rayos.

6.Si se extiende el cable del sensor, se debe agregar un relé 485 y la fuente de alimentación debe evitar la interferencia del inversor.
