Medidor de caudal ultrasónico

1、Medidor de caudal ultrasónico Principio del producto:

Medidor de caudal ultrasónico se utiliza para medir la velocidad del flujo de agua mediante el principio físico del desplazamiento de frecuencia Doppler, que se utiliza para la medición de flujo en línea en ríos o canales abiertos.En el campo de la acústica, cuando existe movimiento relativo entre la fuente sonora y el receptor (es decir, la sonda y el reflector), la frecuencia del eco cambia.Este cambio de frecuencia se denomina desplazamiento de frecuencia, o efecto Doppler.La frecuencia de la onda sonora aumenta al acercarse al observador y disminuye al alejarse.El caudalímetro Doppler calcula la velocidad del flujo calculando el cambio de frecuencia.

2、Medidor de caudal ultrasónico Parámetros técnicos

1.Alimentación: CC 10-15 V

2.Corriente de trabajo: aprox.10 mA en modo de espera, 60 mA en medición

3.Frecuencia de la onda sonora: 2 MHz

4.Zona ciega: 10 cm

5.Rango de caudal: 0,02-10 m/s

6.Rango de profundidad del agua: 0,02-5 m

7.Temperatura: 0-50 °C

8.Ciclo de medición: 20 segundos

9.Material del sensor: ABS, acero inoxidable

10.Interfaz de salida: RS485

11.Profundidad de trabajo del agua: 0,2-5 m

3、Medidor de caudal ultrasónico Instrucciones de instalación:

La instalación normal garantiza que el sensor esté 20 cm por debajo del nivel más bajo del agua para evitar su exposición.

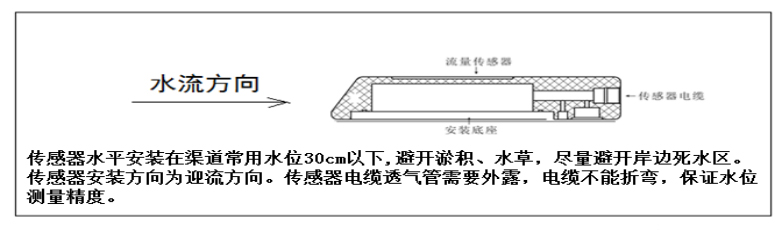

Instrucciones de instalación del sensor:

4、Medidor de caudal ultrasónico Notas

1.El sensor debe evitar sedimentos, piedras y otros objetos.Se debe instalar una rejilla en lugares con abundante vegetación acuática para evitar que se enrede.

2.Dirección de instalación del sensor.La superficie emisora del sensor debe instalarse en la dirección del flujo.

3.El sensor tiene un punto ciego de ondas sonoras.Asegúrese de que el sensor se encuentre a menos de 20 cm bajo el agua (el sensor podría mostrar datos falsos si está parcialmente sumergido o bloqueado por lodo.La probabilidad es muy baja.Normalmente, los datos aparecerán grandes, por ejemplo, más de 2 metros/segundo.Se recomienda que el desarrollador secundario del sensor proteja el caudal elevado con el nivel del agua, o que el caudal en la aplicación real no sea tan grande.Se puede proteger directamente el caudal superior a 2 metros).

4.El respiradero del cable no es fácil de dañar, lo que afecta la medición del nivel del agua.

5.Asegúrese de que la señal y la alimentación estén bien protegidas contra rayos.

6.Si se extiende el cable del sensor, se debe agregar un relé 485 y la fuente de alimentación debe evitar la interferencia del inversor.
