Medidor de caudal ultrasónico Doppler

1、Medidor de caudal ultrasónico Doppler Descripción del producto

Medidor de caudal ultrasónico Doppler es un instrumento que permite monitorear simultáneamente la velocidad y el caudal. Es adecuado para la medición de caudal por contacto en canales abiertos y ríos naturales.El medidor de caudal ultrasónico Doppler (en adelante, el producto) es una nueva generación de caudalímetros Doppler desarrollados por nuestra empresa, basados en tecnología Doppler ultrasónica, análisis de espectro y bajo consumo de energía.El producto consta de un módulo de medición de velocidad de caudal, un módulo de medición de nivel de líquido, un módulo de medición de temperatura, un microcontrolador, un módulo de comunicación, un módulo de alimentación, etc., que integra la medición, el almacenamiento y la comunicación de la velocidad de caudal, el nivel de líquido, la temperatura y el caudal.Es adecuado para la medición de la velocidad y el caudal en canales abiertos, ríos, redes de tuberías de drenaje y diversas mediciones de velocidad y caudal en tuberías llenas y parcialmente llenas.

2、Medidor de caudal ultrasónico Doppler Principio de funcionamiento

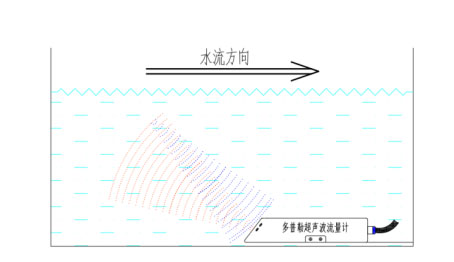

La medición del caudal del producto se basa en el efecto Doppler.La sonda emite un haz de ondas ultrasónicas oblicuamente hacia arriba.Cuando la onda ultrasónica entra en contacto con impurezas o burbujas en el fluido, la onda ultrasónica reflejada produce un desplazamiento de frecuencia Doppler Δf.Este desplazamiento de frecuencia Doppler Δf es proporcional al caudal del fluido.Midiendo el desplazamiento de frecuencia Doppler Δf, se puede medir el caudal V del fluido.

El producto mide el nivel del líquido mediante un sensor de presión.El área transversal S del fluido se calcula automáticamente mediante los parámetros del canal establecidos.El caudal Q del líquido se mide mediante el método del área de velocidad.

Q = V × S

Características del producto

l Adopta el principio ultrasónico Doppler para medir el caudal, con alta precisión y mínimas restricciones ambientales.

l Adopta el método del área de velocidad para medir el caudal, sin necesidad de construir un vertedero y con un bajo coste de construcción.

l Alta integración: permite la medición simultánea del caudal, el nivel del líquido, el caudal instantáneo, el caudal acumulado y la temperatura.

l Incorpora un sensor de temperatura para compensar la influencia de la temperatura del agua en la velocidad del sonido.

l Integrado con modelos de tuberías circulares, rectangulares, trapezoidales, triangulares y otros, facilita la depuración.

l Diseño biónico que reduce eficazmente la obstrucción por residuos.

l Diseño de bajo consumo; la corriente de trabajo es inferior a 25 mA.Adecuado para batería o suministro de energía solar.

3、Medidor de caudal ultrasónico Doppler Parámetros

4、Medidor de caudal ultrasónico Doppler Instrucciones de uso

1.Requisitos de instalación

Requisitos de calidad del agua: Según el principio de medición, el agua a medir debe contener pequeñas impurezas o burbujas, pero no debe haber demasiados objetos flotantes para evitar interferencias.

Requisitos de caudal: Debe instalarse aguas abajo de un tramo recto con una sección transversal fija.La longitud del tramo recto debe ser preferiblemente de 5 a 10 veces el radio hidráulico del canal (cuanto más largo sea el tramo recto, mayor será la precisión de la medición).No debe haber obstáculos al flujo (como compuertas, vertederos, etc.) dentro de esta distancia para garantizar la uniformidad y estabilidad del flujo de agua frente a la sonda.

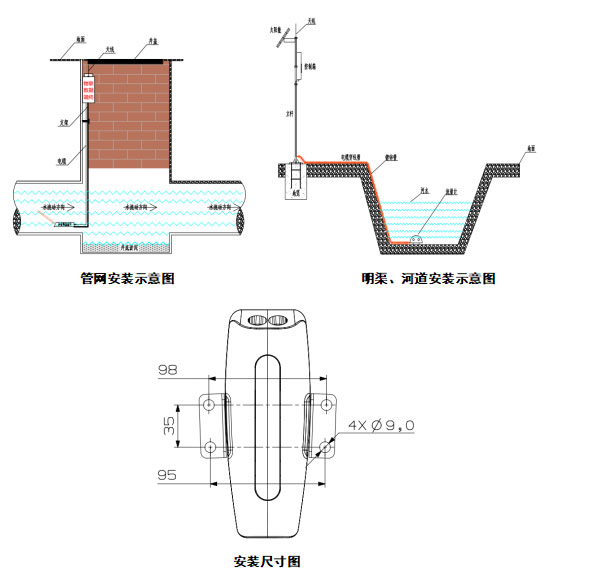

2.Diagrama de instalación

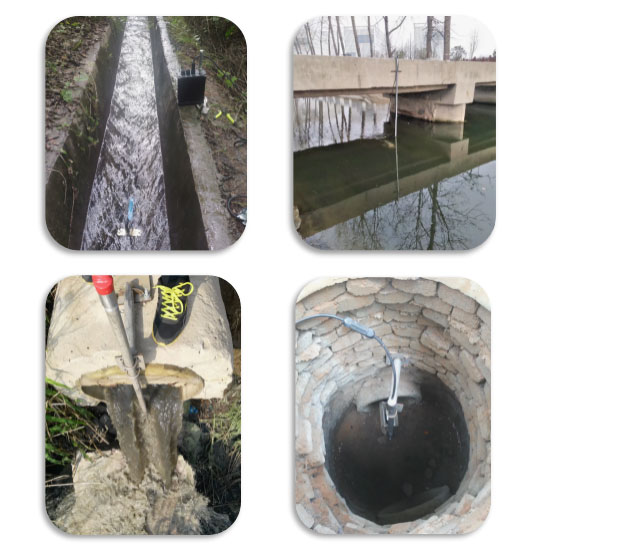

3、Caso de instalación

4、Mantenimiento diario

Para que el instrumento funcione correctamente, solicite al personal de mantenimiento que le realice un mantenimiento regular.

Los dos transceptores ultrasónicos circulares en la parte frontal del sensor deben protegerse de impactos o arañazos causados por objetos duros.Si se adhieren objetos extraños, enjuáguelos con agua limpia o revíselos suavemente con un paño suave.

El sensor de presión en la parte inferior se encuentra en el orificio de malla permeable al agua.Su membrana de presión es muy delgada y no debe ser tocada por objetos duros.El instrumento también debe protegerse cuando esté fuera del agua y no se utilice.Los objetos extraños adheridos alrededor del orificio permeable al agua deben retirarse con cuidado.

5.Preguntas y respuestas
